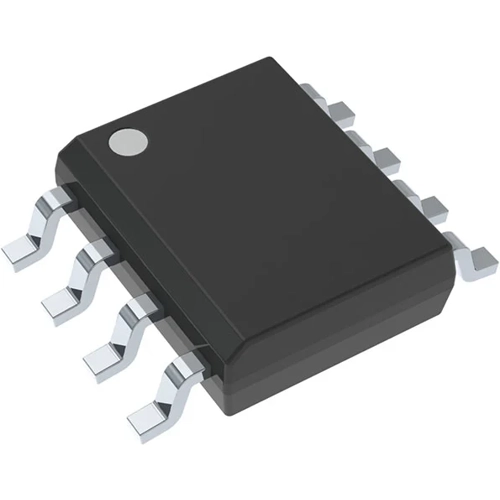

Abwärtswandler-Spannungsregler, LM2597M-5.0/NOPB, Texas Instruments

Der Regler LM2597M-5.0/NOPB ist eine monolithische integrierte Schaltung, die alle aktiven Funktionen für einen Abwärtswandler (Buck) bereitstellt und eine Last von 0,5 A mit ausgezeichneter Leitungs- und Lastregelung ansteuern kann. Dieser Schaltregler ähnelt dem LM2597M-5.0/NOPB, verfügt jedoch über zusätzliche Überwachungs- und Leistungsmerkmale. Der Regler benötigt nur eine minimale Anzahl externer Komponenten, ist einfach zu verwenden und verfügt über eine interne Frequenzkompensation, verbesserte Netz- und Lastspezifikationen, einen Festfrequenzoszillator, Shutdown/Softstart, Fehlerflag-Verzögerung und einen Fehlerflag-Ausgang. Der LM2597M-5.0/NOPB arbeitet mit einer Schaltfrequenz von 150 kHz, wodurch kleinere Filterkomponenten als bei Schaltreglern mit niedrigerer Frequenz erforderlich sind. Aufgrund seines hohen Wirkungsgrades sind die Kupferbahnen auf der Leiterplatte in der Regel die einzige erforderliche Wärmeableitung.

Features

• 150-kHz-Interner Oszillator mit fester Frequenz
• Abschaltung/Sanftanlauf
• Fehlerflagge außerhalb der Regulierung
• Bias-Versorgungsstift (VBS) für interne Schaltkreise verbessert die Effizienz bei hohen Eingangsspannungen
• Hohe Effizienz
• Thermische Abschaltung und Strombegrenzungsschutz

Anwendungen

• Einfacher hocheffizienter Abwärtsregler (Buck-Regler)
• Effizienter Vorregler für lineare Regler
• Auf der Karte integrierte Schaltregler
• Positiv-Negativ-Wandler
