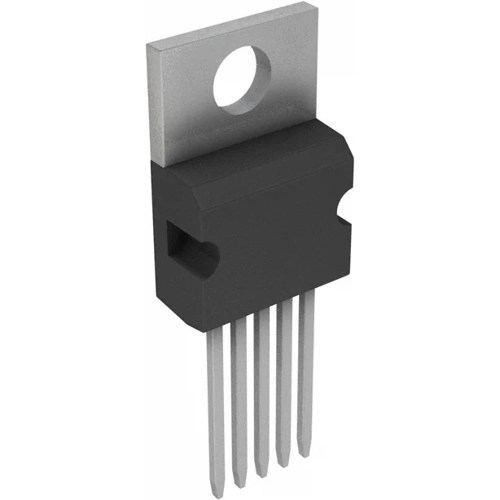

LM2577T-ADJ/NOPB | Texas Instruments
Boost-Regler, Adj., TO-220LM2577T-ADJ/NOPB
Bestellnr.: 70S1188
HTN:
LM2577T-ADJ/NOPB
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
6,2594 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Aufwärtswandler-Spannungsregler, LM2577T-ADJ/NOPB, Texas Instruments
Der LM2577T-ADJ/NOPB ist ein monolithischer integrierter Schaltkreis, der alle Leistungs- und Steuerungsfunktionen für einen Aufwärtswandler (Boost), Flyback- oder Vorwärtswandler-Schaltregler bereitstellt. Dieser Regler benötigt nur eine minimale Anzahl externer Komponenten, ist kostengünstig und einfach zu verwenden. In diesem Datenblatt ist ein Standard-Induktor oder Flyback-Transformator aufgeführt, der für die Verwendung mit diesem Schaltregler ausgelegt ist. Der Chip enthält einen 3,0-A-NPN-Schalter und die dazugehörige Schutzschaltung, bestehend aus Strom- und Temperaturbegrenzung sowie Unterspannungsabschaltung.
Features
- Erfordert nur wenige externe Komponenten
- Strommodusbetrieb für verbessertes Einschwingverhalten, Leitungsregelung und Strombegrenzung
- 52 kHz interner Oszillator
- Softstart-Funktion reduziert Einschaltstrom beim Start
- Ausgangsschalter geschützt durch Strombegrenzung, Unterspannungsabschaltung und thermisches Abschalten
Anwendungen
- Einfacher Boost-Regler
- Flyback- und Vorwärtsregler
- Mehrfachausgangsregler
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | TO-220 | |
| Montage | THT | |
| Eingangsspannungsbereich | 3,5-40 V | |
| Ausgangsspannungsbereich | 11,6-12,4 V | |
| Ausgangsstrom | 3 A | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C | |
| Eingangsspannung | 40 V |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
| Ursprungsland | DE |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
