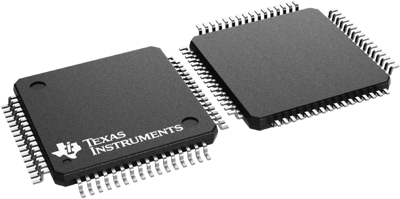

DAC8728SPAG | Texas Instruments

Digital-Analog-Wandler, DAC8728SPAG, Texas Instruments

Der DAC8728SPAG ist ein energiesparender, oktaler 16-Bit-Digital-Analog-Wandler (DAC). Bei einer 5-V-Referenz kann der Ausgang entweder eine bipolare Spannung von ±15 V bei Betrieb mit einer dualen ±15,5-V-Stromversorgung (oder höher) oder eine unipolare Spannung von 0 V bis +30 V bei Betrieb mit einer +30,5-V-Stromversorgung sein. Bei einer Referenzspannung von 5,5 V kann der Ausgang entweder eine Spannung von ±16,5 V bei einer doppelten ±17-V-Stromversorgung (oder höher) oder eine unipolare Spannung von 0 V bis +33 V bei einer Stromversorgung von +33,5 V (oder höher) sein. Dieser DAC bietet einen geringen Stromverbrauch, eine gute Linearität und geringe Störsignale über den angegebenen Temperaturbereich von –40 °C bis +105 °C. Dieses Gerät wird bei der Herstellung getrimmt und weist einen sehr geringen Nullpunkt- und Vollbereichsfehler auf. Darüber hinaus kann eine Benutzerkalibrierung durchgeführt werden, um einen bipolaren Nullpunkt-/Vollbereichsfehler von ±1 LSB für eine bipolare Versorgung oder einen Nullpunkt-/Vollbereichsfehler von ±1 LSB für eine unipolare Versorgung über die gesamte Signalkette zu erreichen. Der Ausgangsbereich kann mithilfe des DAC-Offset-Registers versetzt werden.

Features

• Flexible Benutzerkalibrierung
• Kanalmonitorausgang
• Programmierbarer Offset

Anwendungen

• Automatische Testgeräte
• SPS und industrielle Prozesssteuerung
• Kommunikation
