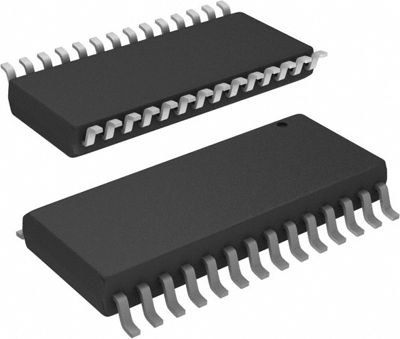

Digital-Analog-Wandler, DAC811KU, Texas Instruments

Der DAC811KU ist ein kompletter, mikroprozessorkompatibler 12-Bit-Digital-Analog-Wandler mit integrierter Schaltung auf einem Chip. Der Chip kombiniert eine Präzisionsspannungsreferenz, eine Mikrocomputer-Schnittstellenlogik und ein doppelt gepuffertes Latch in einem 12-Bit-D/A-Wandler mit einem Spannungsausgangsverstärker. Schnelle Stromschalter und ein lasergetrimmtes Dünnfilm-Widerstandsnetzwerk sorgen für einen hochgenauen und schnellen D/A-Wandler. Ein doppelt gepufferter Zwischenspeicher erleichtert die Anbindung an Mikrocomputer. Das Eingangslatch ist in drei 4-Bit-Nibbles unterteilt, um den Anschluss an 4-, 8-, 12- oder 16-Bit-Busse zu ermöglichen und um rechts- oder linksbündige Daten zu verarbeiten.

Die 12-Bit-Daten in den Eingangslatches werden an den D/A-Latch übertragen, um den Ausgangswert zu halten. Die Eingangsgatterlogik ist so konzipiert, dass das Laden des letzten Nibble oder Byte von Daten gleichzeitig mit der Übertragung von Daten (die zuvor in benachbarten Zwischenspeichern gespeichert wurden) von benachbarten Eingangszwischenspeichern zum D/A-Zwischenspeicher erfolgen kann. Durch diese Funktion werden fehlerhafte analoge Ausgangswerte vermieden und gleichzeitig eine Schnittstellentechnik verwendet, die Computerbefehle einspart. Der DAC811KU wird auf Wafer-Ebene lasergeschnitten und ist auf einen maximalen Linearitätsfehler von ±1/4LSB (B-, K- und S-Grade) bei 25°C und °1/2LSB über den gesamten Temperaturbereich spezifiziert.

Features

• Einzelner integrierter Schaltkreis-Chip
• Mikrocomputerschnittstelle: doppelt gepufferter Zwischenspeicher
• Garantierte Monotonie über die Temperatur
