ULN2004AD(SMD) | Texas Instruments

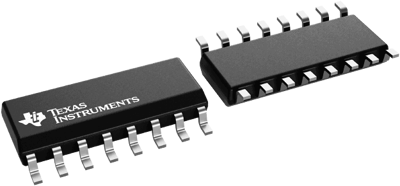

Darlington Transistor Array, NPN, 500 mA, 50 V, SMD, SOIC-16, ULN2004AD(SMD)
Einzelpreis (€ / Stk.)
0,4760 € *
Verfügbar in 5 Tagen: 2.075 Stk. - bei Bestellung heute
Gesamtpreis:
11,90 € *
Preisstaffel
Anzahl
Preis pro Einheit*
25 Stk.
0,4760 €
50 Stk.
0,4165 €
100 Stk.
0,3927 €
250 Stk.
0,3689 €
500 Stk.
0,3332 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Hochstrom-Darlington-Transistor-Array, ULN2004AD(SMD), Texas Instruments
Der ULN2004AD(SMD)-Baustein ist ein Hochspannungs- und Hochstrom-Darlington-Transistor-Array. Jedes besteht aus einem NPN-Darlington-Paar, das einen Hochspannungsausgang mit einer gemeinsamen Kathodenklemmdiode zum Schalten einer induktiven Last aufweist. Der Kollektorstrom eines einzelnen Darlington-Paares beträgt 500 mA. Das Darlington-Paar kann für eine höhere Strombelastbarkeit parallel geschaltet werden.
Features
- Ausgangs-Klemmdioden
- Eingänge kompatibel mit verschiedenen Arten von Logik
- Relaistreiberanwendungen
Anwendungen
- Relais-Treiber
- Treiber für Schrittmotoren und DC-Bürstenmotoren
- Lampentreiber
- Anzeigetreiber (LED und Gasentladung)
- Leitungstreiber
- Logikpuffer
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| min. Temperatur | -20 °C | |
| Kollektorstrom | 500 mA | |
| max.Spannung zwischen Kollektor und Emitter Vceo | 50 V | |
| max. Temperatur | 70 °C | |
| Montage | SMD | |
| Ausführung | NPN | |
| Gehäuse | SOIC-16 | |
| Sättigungsspannung | 1.6 V |
Download
Logistik
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Ursprungsland | MY |
| Originalverpackung | Stange mit 50 Stück |
| Zolltarifnummer | 85423290 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
