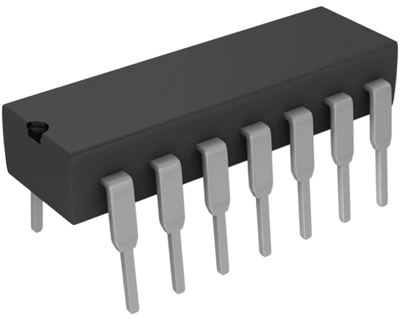

SN75189AN | Texas Instruments
Logik-Baustein Standard TTL, PDIP14, THT, Standard TTL
Bestellnr.: 46S1250
HTN:
SN75189AN
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
0,9996 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Vierfach-Leitungsempfänger, SN75189AN, Texas Instruments
Dieses Gerät ist ein monolithischer Schottky-Vierfachleitungsempfänger mit geringem Stromverbrauch, der die Anforderungen der Standardschnittstelle zwischen Datenendgeräten und Datenkommunikationsgeräten gemäß TIA/EIA-232-F erfüllt. Für jeden Empfänger ist ein separater Antwortsteuerungsanschluss (CONT) vorgesehen. Zwischen diesem Anschluss und Masse kann ein Widerstand oder ein Widerstand und eine Vorspannungsquelle angeschlossen werden, um den Eingangsschwellwert zu verschieben. Ein externer Kondensator kann zwischen diesem Anschluss und Masse angeschlossen werden, um eine Eingangsrauschfilterung zu erzielen.
Features
- Betrieb mit einer einzigen 5-V-Versorgung
- Eingangs-Schwellenwertverschiebung
- Eingangsrauschfilterung
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-14 | |
| Montage | THT | |
| Ausführung | Receiver | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | MY |
| Zolltarifnummer | 85423390 |
| Originalverpackung | Stange mit 25 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
