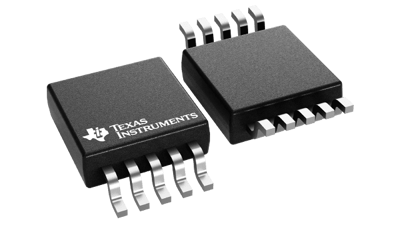

SN65HVD3086EDGSR | Texas Instruments

Fahrer/Empfänger, SN65HVD3086EDGSR, Texas Instruments

Das Gerät ist ein symmetrischer Treiber und Empfänger, der für ein Vollduplex-RS-485- oder RS-422-Datenbusnetzwerk ausgelegt ist. Es wird mit einer 5-V-Spannung versorgt und entspricht vollständig dem Standard TIA/EIA-485A. Mit kontrollierten Busausgangsübergangszeiten eignet sich das Gerät für Signalraten von 200 kbps bis 20 Mbps. Das Gerät ist für einen Betrieb mit einem niedrigen Versorgungsstrom von weniger als 1 mA (typisch) ohne Last ausgelegt. Im inaktiven Abschaltmodus sinkt der Versorgungsstrom auf wenige Nanoampere, wodurch sich dieses Gerät ideal für stromempfindliche Anwendungen eignet. Der große Gleichtaktbereich und der hohe ESD-Schutzgrad des Geräts machen es für anspruchsvolle Anwendungen wie Bewegungssteuerungen, elektrische Wechselrichter, industrielle Netzwerke und verkabelte Chassis-Verbindungen geeignet, bei denen Störfestigkeit unerlässlich ist.

Features

• Ausfallsicherer Empfänger
• Störungsfreier Betrieb beim Ein- und Ausschalten

Anwendungen

• Bewegungssteuerungen
• Kassenterminals (POS-Terminals)
• Rack-zu-Rack-Kommunikation
• Industrienetzwerke
• Wechselrichter
• Batteriebetriebene Anwendungen
• Gebäudeautomation
