NE555P | Texas Instruments

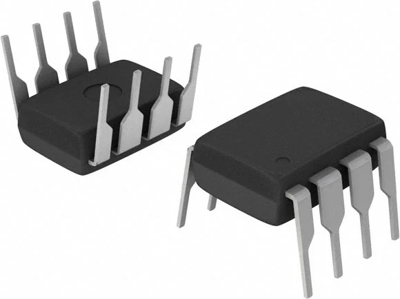

Einfacher Präzisionszeitgeber, NE555P, Texas Instruments

Der NE555P ist ein Präzisions-Zeitschaltkreis, der eine genaue Zeitverzögerung oder Oszillation erzeugen kann. In der Betriebsart Zeitverzögerung oder monostabil wird das Zeitintervall durch ein einziges externes Widerstands- und Kondensatornetzwerk gesteuert. In der astabilen Betriebsart werden die Frequenz und das Tastverhältnis unabhängig voneinander mit zwei externen Widerständen und einem einzigen externen Kondensator gesteuert. Jeder Timer hat einen Triggerpegel, der etwa einem Drittel der Versorgungsspannung entspricht, und einen Schwellenwert, der etwa zwei Dritteln der Versorgungsspannung entspricht. Diese Pegel können mit Hilfe des Steuerspannungs-Pins (CONT) geändert werden.

Wenn der Trigger-Eingang (TRIG) kleiner als der Trigger-Pegel ist, wird das Flipflop gesetzt und der Ausgang wird high. Wenn TRIG größer als der Triggerpegel ist und der Schwellenwerteingang (THRES) größer als der Schwellenwert ist, wird das Flipflop zurückgesetzt und der Ausgang ist niedrig. Der Rücksetzeingang (RESET) hat Vorrang vor allen anderen Eingängen und wird verwendet, um einen neuen Zeitzyklus einzuleiten. Wenn RESET niedrig ist, wird das Flipflop zurückgesetzt und der Ausgang ist niedrig. Immer wenn der Ausgang niedrig ist, wird ein Pfad mit niedriger Impedanz zwischen dem Entladungsstift (DISCH) und dem Erdungsstift (GND) bereitgestellt. Verbinden Sie alle nicht verwendeten Eingänge mit einem geeigneten logischen Pegel, um eine falsche Auslösung zu verhindern.

Features

• Timing von Mikrosekunden bis Stunden
• Astabiler oder monostabiler Betrieb
• Einstellbares Tastverhältnis
• TTL-kompatibler Ausgang kann bis zu 200 mA sinken oder quellen
