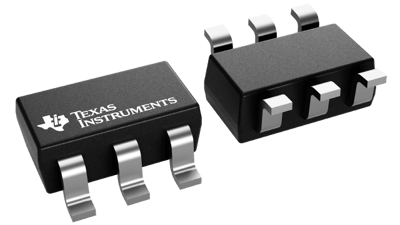

Miniatur-SAR-Analog-Digital-Wandler, ADS7886SDBVR, Texas Instruments
Der ADS7886SDBVR ist ein 12-Bit-Analog-Digital-Wandler (ADC) mit einer Abtastrate von 1 MSPS. Das Gerät verfügt über einen kapazitiven SAR-A/D-Wandler mit integrierter Abtast- und Haltefunktion. Die serielle Schnittstelle jedes Geräts wird über die Signale CS und SCLK gesteuert, um eine klebstofffreie Verbindung mit Mikroprozessoren und DSPs zu ermöglichen. Das Eingangssignal wird mit der fallenden Flanke von CS abgetastet, und SCLK wird für die Wandlung und die serielle Datenausgabe verwendet. Das Gerät arbeitet in einem breiten Versorgungsspannungsbereich von 2,35 V bis 5,25 V. Durch seinen geringen Stromverbrauch eignet sich das Gerät für batteriebetriebene Anwendungen. Das Gerät verfügt außerdem über eine Abschaltfunktion zur Energieeinsparung bei niedrigeren Wandlungsgeschwindigkeiten.
Anwendungen
- Basisbandkonverter in der Funkkommunikation
- Motorstrom- und Busspannungssensoren in digitalen Antrieben
- Optische Sensoren
- Batteriebetriebene Systeme
- Medizinische Instrumente
- Hochgeschwindigkeits-Datenerfassungssysteme
- Hochgeschwindigkeits-Regelkreissysteme
