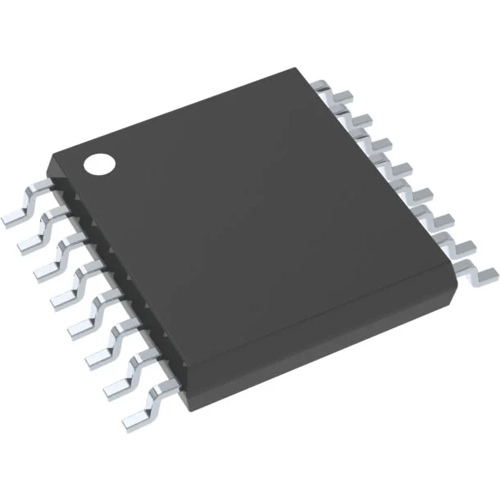

ADS1271IPW | Texas Instruments

Analog-Digital-Wandler, ADS1271IPW, Texas Instruments

Der ADS1271IPW ist ein 24-Bit-Delta-Sigma-Analog-Digital-Wandler (ADC) mit einer Datenrate von bis zu 105 kSPS. Er bietet eine einzigartige Kombination aus ausgezeichneter Gleichstromgenauigkeit und hervorragender Wechselstromleistung. Der hochauflösende, chopper-stabilisierte Modulator erzielt eine sehr geringe Drift bei geringem Inbandrauschen. Der integrierte Dezimationsfilter unterdrückt Modulator- und Signalrauschen außerhalb des Bandes. Der ADS1271IPW bietet eine nutzbare Signalbandbreite von bis zu 90 % der Nyquist-Rate mit einer Welligkeit von weniger als 0,005 dB. Herkömmliche industrielle Delta-Sigma-ADCs bieten eine gute Driftleistung und verwenden digitale Filter mit großem Durchlassbereich. Dadurch haben sie eine begrenzte Signalbandbreite und eignen sich vor allem für Gleichstrommessungen. Hochauflösende ADCs in Audioanwendungen bieten eine größere nutzbare Bandbreite, aber die Offset- und Drift-Spezifikationen sind deutlich schwächer als bei ihren industriellen Pendants.

Der ADS1271IPW kombiniert diese Wandler und ermöglicht hochpräzise industrielle Messungen mit hervorragenden DC- und AC-Spezifikationen, die über einen erweiterten industriellen Temperaturbereich gewährleistet sind. Drei Betriebsmodi ermöglichen die Optimierung von Geschwindigkeit, Auflösung und Leistung. Eine wählbare SPI- oder Frame-Sync-Seriellschnittstelle sorgt für eine bequeme Anbindung an Mikrocontroller oder DSP. Der Ausgang des Modulators ist für externe digitale Filteranwendungen zugänglich. Alle Vorgänge, einschließlich der internen Offset-Kalibrierung, werden direkt über Pins gesteuert; es muss kein Register programmiert werden.

Features

• Abschaltsteuerung
• Interne Offset-Kalibrierung auf Befehl
• Einfache stiftgesteuerte Steuerung
• Modulatorausgangsoption

Anwendungen

• Schwingungs-/Modalanalyse
• Akustik
• Dynamische Dehnungsmessstreifen
• Drucksensoren
• Prüfung und Messung
