ADS1100A0IDBVT | Texas Instruments

Analog-Digital-Wandler, ADS1100A0IDBVT, Texas Instruments

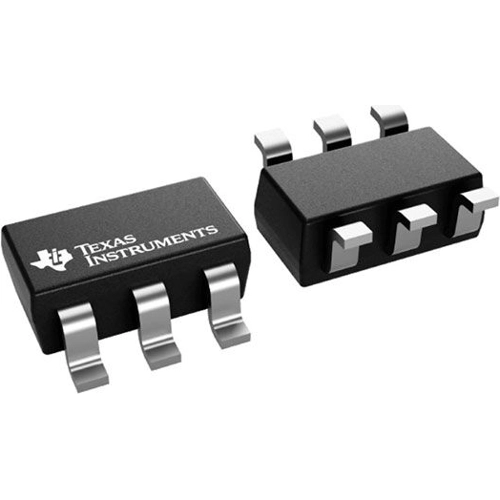

Der ADS1100A0IDBVT ist ein präziser, sich kontinuierlich selbst kalibrierender Analog-Digital-Wandler (A/D-Wandler) mit Differenzeingängen und einer Auflösung von bis zu 16 Bit in einem kleinen SOT23-6-Gehäuse. Die Wandlungen werden ratiometrisch durchgeführt, wobei die Stromversorgung als Referenzspannung dient. Der ADS1100A0IDBVT verwendet eine I2C-kompatible serielle Schnittstelle und wird mit einer einzigen Stromversorgung von 2,7 V bis 5,5 V betrieben. Der integrierte programmierbare Verstärker (PGA) mit einer Verstärkung von bis zu 8 ermöglicht die Messung kleinerer Signale mit hoher Auflösung. Im Einzelwandlungsmodus schaltet sich der ADS1100 nach einer Wandlung automatisch ab, wodurch der Stromverbrauch in Leerlaufphasen erheblich reduziert wird. Der ADS1100A0IDBVT ist für Anwendungen konzipiert, die hochauflösende Messungen erfordern und bei denen Platz und Stromverbrauch eine wichtige Rolle spielen. Typische Anwendungen sind tragbare Messgeräte, industrielle Prozesssteuerungen und intelligente Transmitter.

Features

• Kontinuierliche Selbstkalibrierung
• Einzyklische Umwandlung
• Interne Systemuhr

Anwendungen

• Tragbare Messgeräte
• Industrielle Prozesssteuerung
• Intelligente Sender
• Konsumgüter
• Fabrikautomatisierung
• Temperaturmessung
