100024574 | Telegärtner

7/16 Überspannungsableiter, 50 Ω, 7/16-Buchse auf 7/16-Buchse, T-Form, 100024574

Bestellnr.: 80F1535
EAN: 4018359255220
HTN:
100024574
J01125A0023
Herstellerserien: COAX

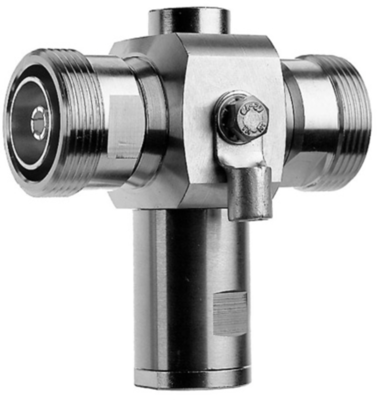

100024574 Telegärtner Überspannungsschutz Bild 1

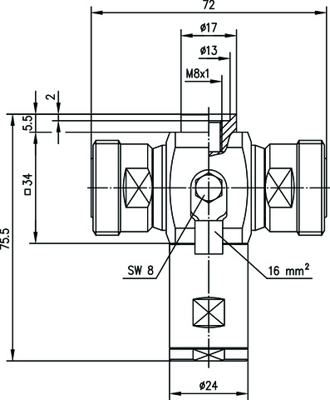

100024574 Telegärtner Überspannungsschutz Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
128,2939 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
128,29 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
128,2939 €

Koaxial-Adapter, J01125A0023, Telegärtner

7/16 Überspannungsableiter

Die Serie 7-16 (DIN) sind weit verbreitete koaxiale Steckverbindungen im Mobilfunkbereich. Diese unempfindlichen Steckverbindungen verfügen über einen Schraubverschluss und sind wasserdicht. Sie können je nach Ausführung bis zu einer Frequenz von 7.5 GHz eingesetzt werden. Die Steckverbindungen der Serie 7-16 haben einen Wellenwiderstand von 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid- und Wellmantelkabel. Kabel werden durch Löten, Crimpen oder Klemmen angeschlossen. Diese Steckverbindungen werden insbesondere im Mobilfunk eingesetzt. Darüber hinaus werden sie auch für Testzwecke verwendet, bei denen Vibrations- und Witterungsbeständigkeit gefordert ist. Die spezielle Konstruktion der 7-16 Steckverbinder gewährleisten hervorragende Ergebnisse bei Rückflussdämpfung (VSWR) und Intermodulationsfestigkeit. 7-16 Steckverbindungen sind für die Übertragung von hohen Leistungen bei hohen Frequenzen geeignet.

EIGENSCHAFTEN

  • 7/16 (f)/7/16 (f)
  • Max. Frequenz 7,5 GHz

Technische Daten

  • Bauform: T-Form
  • Impedanz: 50 Ω
Technische Daten
Anschluss 7/16 Buchse-Buchse
Montage Steckmontage
Ausführung 7/16 Überspannungsableiter
Logistik
Zolltarifnummer 85363010
Ursprungsland DE
Compliance
Substanz Beschreibung Blei
SVHC frei Nein
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
