100023868 | Telegärtner

Koaxial-Adapter, J01019A0028, Telegärtner

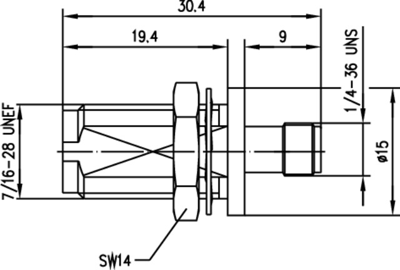

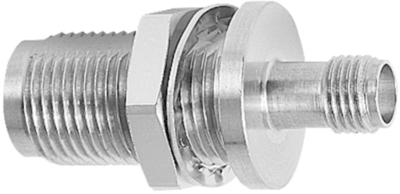

TNC-Buchse auf SMA-Buchse

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

EIGENSCHAFTEN

• TNC (f)/SMA (f)
• Rückflussdämpfung 35 dB/1 GHz; 21 dB/6 GHz; 20 dB/10 GHz
• Max. Frequenz 11 GHz
• Steckzyklen ≥ 1000

Technische Daten

• Bauform: gerade
• Impedanz: 50 Ω
