1-2314925-6 | TE Connectivity

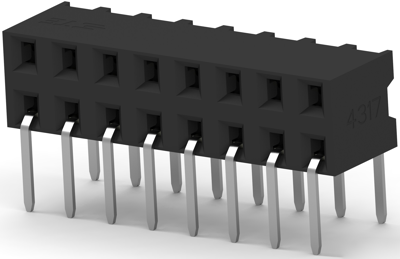

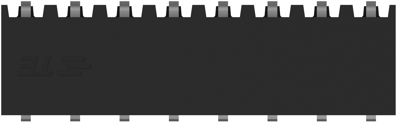

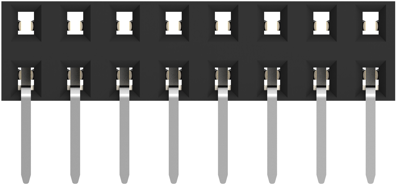

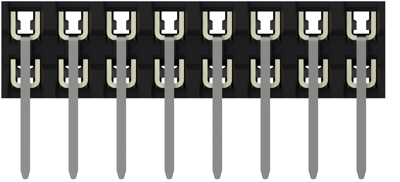

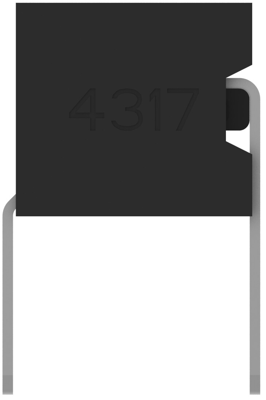

Buchsenleiste, 16-polig, RM 2 mm, abgewinkelt, schwarz, 1-2314925-6
Einzelpreis (€ / Stk.)
2,2729 € *
Verfügbar in 5 Tagen: 800 Stk. - bei Bestellung heute
Gesamtpreis:
909,16 € *
Preisstaffel
Anzahl
Preis pro Einheit*
400 Stk.
2,2729 €
800 Stk.
2,1301 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Buchsenleiste, 1-2314925-6, TE Connectivity
Die 1-2314925-6 ist eine Leiterplattenaufnahme, die in einem hochtemperaturbeständigen Flüssigkristallpolymer (LCP)-Kunststoff untergebracht ist. Die Buchsenbaugruppe verwendet einen Phosphor-Bronze-Kontakt mit zwei freitragenden Trägern und eingebautem Überlastungsschutz. Dieses Merkmal sorgt für eine überragende elektrische Leistung sowie eine hervorragende Lötbarkeit.
Anwendungen
- Servoantriebe
- Industrielle Kontrollen
- Materialhandhabung
- Instrumentierung und Testausrüstung
- Gebäudeautomatisierung
- PLC
Technische Daten
| Rastermaß | 2 mm | |
| Anschluss | Lötanschluss | |
| Polzahl | 16-polig | |
| Kontaktoberfläche | vergoldet | |
| Nennspannung | 125 V | |
| Nennstrom | 2 A | |
| Orientierung | abgewinkelt | |
| Anschlussoberfläche | verzinnt | |
| Farbe | schwarz | |
| Kontaktart | Buchse | |
| Verriegelung | Ja | |
| Anzahl der Reihen | 2 | |
| Ausführung | Buchsenleiste | |
| Bestückung | bestückt |
Download
Logistik
| Zolltarifnummer | 85366990 |
| Ursprungsland | CN |
Compliance
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
