2825382-1 | TE Connectivity

Unisolierte Flachsteckhülse, 4,75 x 0,5 mm, 0,5 bis 0,8 mm², AWG 27 bis 24, Messing, verzinnt, 2825382-1

Bestellnr.: 71P6995
EAN: 4099891713317
HTN:
2825382-1
Herstellerserien: MAG-MATE

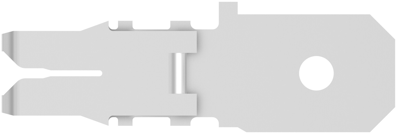

2825382-1 TE Connectivity Steckhülsen Bild 1

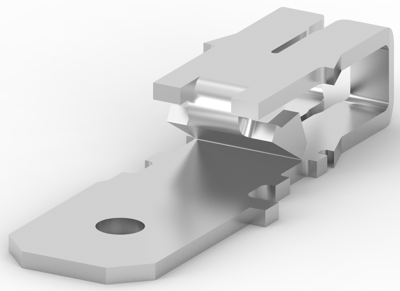

2825382-1 TE Connectivity Steckhülsen Bild 2

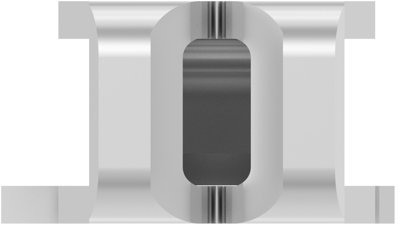

2825382-1 TE Connectivity Steckhülsen Bild 3

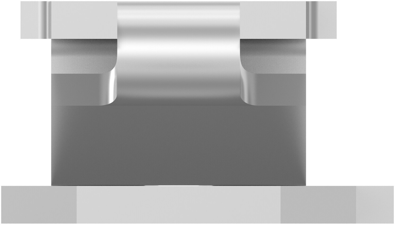

2825382-1 TE Connectivity Steckhülsen Bild 4
2825382-1 TE Connectivity Steckhülsen Bild 5
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,1523 € *
Verfügbar in 5 Tagen: 152.000 Stk. - bei Bestellung heute
Gesamtpreis:
1.218,56 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
8000 Stk.
0,1523 €

Magnetdrahtklemme, 2825382-1, TE Connectivity

Das 2825382-1 ist ein vollautomatisches und integriertes Hochgeschwindigkeitsklemmensystem für Magnetdrähte, das gleichmäßige und zuverlässige Anschlüsse zu den geringstmöglichen Kosten liefert. Eine saubere Metall-Metall-Schnittstelle erzeugt stabile, gasdichte elektrische Anschlüsse, die frei von Oxiden und anderen Verunreinigungen sind

Dieses Bestückungsgerät schneidet die Klemmen vom Band ab und platziert die Klemmen über den Magnetdraht in die Kunststoffhohlräume. Während dieses Vorgangs entfernen kleine Abisolierschultern im IDC-Schlitz die Folienisolierung vom Magnetdraht.

Features

  • Erspart das Abisolieren von Leitern
  • Überschüssiger Magnetdraht wird während des Anschlusses automatisch abgeschnitten
  • Schließt gleichzeitig zwei Magnetdrähte gleicher Größe in einer Klemme ab

Anwendungen

  • Motorwicklungen und Anschlüsse
  • Spulenanschlüsse
  • Trafowicklungen und Anschlüsse
  • Vorschaltgeräte für Beleuchtung
  • Stromversorgungen
Technische Daten
Ausführung Flachsteckhülse
Material Messing, verzinnt
Länge 15.87 mm
Leiterquerschnitt 0,5 bis 0,8 mm²
AWG-Leiterquerschnitt AWG 27 bis 24
Anschluss Schneidklemmanschluss
Isoliert Nein
Geeignet für 4,75 x 0,5 mm
Logistik
Zolltarifnummer 85369010
Ursprungsland US
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
