YFF21AC1H220MT0Y0N | TDK

3-Terminal-Filter, 3 bis 5 GHz, 1 A, 50 V, SMD, YFF21AC1H220MT0Y0N

Bestellnr.: 72D1502
EAN: 4099889077575
HTN:
YFF21AC1H220MT0Y0N
Herstellerserien: VFF-AC

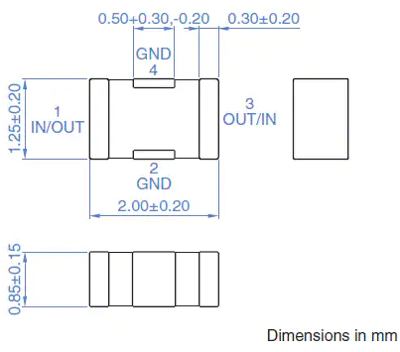

YFF21AC1H220MT0Y0N TDK Entstörfilter Bild 1

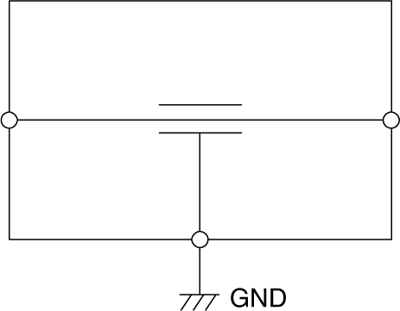

YFF21AC1H220MT0Y0N TDK Entstörfilter Bild 2

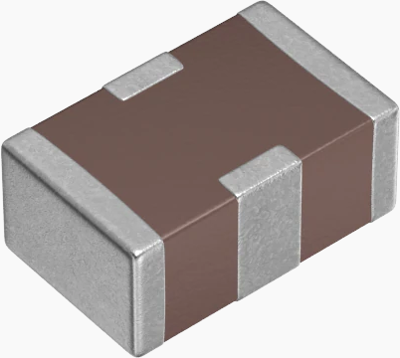

YFF21AC1H220MT0Y0N TDK Entstörfilter Bild 3
YFF21AC1H220MT0Y0N TDK Entstörfilter Bild 4
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,1059 € *
Standardlieferzeit ab Hersteller beträgt: 26 Wochen
Gesamtpreis:
423,64 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
4000 Stk.
0,1059 €

3-Terminal-Filter, YFF21AC1H220MT0Y0N, TDK

Der YFF21AC1H220MT0Y0N ist ein Durchführungsfilter mit 3 Anschlüssen. Es handelt sich um ein oberflächenmontiertes Bauteil, das eine Durchführungsstruktur hat, die den Gleichstrom im Inneren des Bauteils leitet. Die e-Struktur dieses Produkts sorgt für einen kurzen Abstand zu GND, und ein paralleler Effekt der GND-Elektroden reduziert ESL.

Features

  • Hervorragende Dämpfungseigenschaften bei großer Bandbreite
  • Trägt zur Verringerung der Anzahl der entkoppelnden MLCCs bei
  • AEC-Q200-konform

Anwendungen

  • EMV-Gegenmaßnahmen und Entkopplung in Stromleitungen für Automobilanwendungen wie ADAS
  • Autonomes Fahrsystem ECU
Technische Daten
Filter Merkmal Wert
Anschluss SMD
max. Frequenz 5 GHz
min. Frequenz 3 GHz
integrierter Schalter Nein
Mit Sicherung Nein
Bemessungsspannung 50 V
Ausführung 3-Terminal-Filter
min. Temperatur -55 °C
max. Temperatur 125 °C
Nennstrom 1 A
Logistik
Merkmal Wert
Zolltarifnummer 85363010
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
