ACM2520-301-2P-T002 | TDK
Gleichtaktfilter, 100 MHz, 400 mA, 20 VDC, 660 nH, SMD, ACM2520-301-2P-T002
Nicht geeignet für Neudesigns
Einzelpreis (€ / Stk.)
0,4760 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
952,00 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
2000 Stk.
0,4760 €

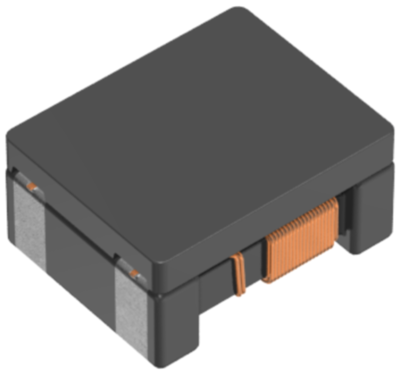

Gleichtaktfilter, ACM2520-301-2P-T002, TDK
Der ACM2520-301-2P-T002 ist ein Gleichtaktfilter für Hochgeschwindigkeits-Differenzsignalleitungen und allgemeine Differenzsignalleitungen.
Features
- Verkleinerter gewickelter Chip-Gleichtaktfilter, der die erforderlichen Gleichtaktfiltereigenschaften beibehält
- Die Impedanz im Differentialmodus wird unterdrückt, so dass es praktisch keine Auswirkungen auf Hochgeschwindigkeitssignale gibt.
- Es gibt einen Zweileitertyp und einen Dreileitertyp, so dass sie für verschiedene Schaltungen und Geräusche verwendet werden können
- Betriebstemperaturbereich: -40 bis +85°C
Anwendungen
- Gleichtaktrausch-Gegenmaßnahme für Hochgeschwindigkeits-Differenzsignale, bei denen die Beeinflussung des Signals ein Problem darstellt
- USB-Anschluss für PCs und Peripheriegeräte
- LCD-Bedienfeld LVDS- und Panel Link-Leitungen
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| integrierter Schalter | Nein | |
| Mit Sicherung | Nein | |
| min. Temperatur | -40 °C | |
| Anschluss | SMD | |
| max. Frequenz | 100 MHz | |
| ohmscher Widerstand | 300 Ω | |
| max. Temperatur | 85 °C | |
| Ausführung | Gleichtaktfilter | |
| Bemessungsspannung | 20 VDC | |
| Nennstrom | 400 mA | |
| Induktivität pro Leitung | 660 nH |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Rolle mit 2.000 Stück |
| Zolltarifnummer | 85363010 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
