ACM2012H-381-2P-T05 | TDK
Gleichtaktfilter, 100 MHz, 300 mA, 20 VDC, 900 nH, SMD, ACM2012H-381-2P-T05
Einzelpreis (€ / Stk.)
0,4641 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
928,20 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
2000 Stk.
0,4641 €

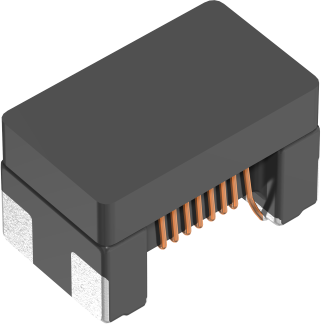

Gleichtaktfilter, ACM2012H-381-2P-T05, TDK
Der ACM2012H-381-2P-T05 ist ein Gleichtaktfilter für die Ultra-Hochgeschwindigkeits-Differenzsignalleitungen HDMI, DVI, DisplayPort, USB3.0. Dieses Produkt eignet sich für Anti-EMI-Maßnahmen mit Puls in Hochgeschwindigkeits-LAN-Schnittstellen wie Multi-Gigabit Ethernet und 10G Ethernet.
Features
- Breitbandiger Gleichtaktfilter, der für differenzielle Hochgeschwindigkeits-Signalschnittstellen auf Gbit/s-Niveau wie DVI und HDMITM entwickelt wurde
- Die Grenzfrequenz des Differentialmodus von 90 beträgt 5 GHz, so dass sie keine negativen Auswirkungen auf Hochgeschwindigkeits-Differentialsignale haben.
- Sie beeinträchtigt das Übertragungssignal des LAN nicht und unterdrückt unnötiges Gleichtaktrauschen
- Betriebstemperaturbereich: -40 bis +85°C
Anwendungen
- EMI-Messung für Hochgeschwindigkeits-Differenzsignalschnittstellen für digitale Videosignalschnittstellen wie HDMITM, DVI, Display Port und Serial ATA, die für PCs verwendet werden
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| integrierter Schalter | Nein | |
| Mit Sicherung | Nein | |
| min. Temperatur | -40 °C | |
| Anschluss | SMD | |
| max. Frequenz | 100 MHz | |
| ohmscher Widerstand | 380 Ω | |
| max. Temperatur | 85 °C | |
| Ausführung | Gleichtaktfilter | |
| Bemessungsspannung | 20 VDC | |
| Nennstrom | 300 mA | |
| Induktivität pro Leitung | 900 nH |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Rolle mit 2.000 Stück |
| Zolltarifnummer | 85363010 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
