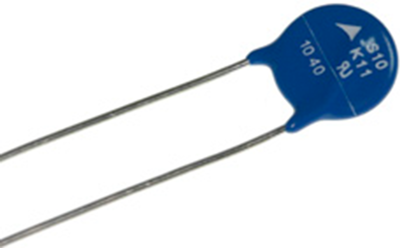

B72210S2131K101 | TDK (EPCOS)
Varistor, radial, VS 205 V, 3500 A, 170 V (DC), 130 V (AC), ±10 %, 0.4 VA (AC), 25 J, B72210S2131K101
Metalloxyd-Varistoren VDRs Typ TDK/Epcos E2 B722...K101.

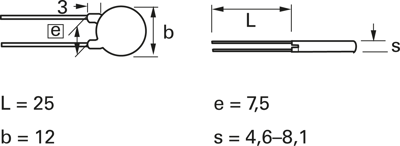

Advance D-Baureihe für erhöhte Impulsenergie-Anforderungen; Aufbau: runder Varistorkörper, scheibenförmig, mit Epoxydharz-Umhüllung (gemäß UL 94 V-0) und verzinnten Cu-Draht-Anschlüssen. Stromstoß: bis 10 kA, Energie: bis 325 J, Betriebsspannungsbereich: 130 bis 510 VRMS, Spannungsfestigkeit: 2,5 kV, Isolationswiderstand: 10 M Ohm, Ansprechzeit: 25 ns, Betriebstemperatur: –40 bis +85 °C, Klimakategorie: 40/85/56, Zulassungen: UL, CSA, VDE, CECC. Maß L: 25 mm, Rastermaß (Typ/Maß e): B72205/B72207 5,0 mm, B72210/B72214 7,5 mm, B72220 10 mm, Scheibendurchmesser (Typ/Maß b): B72205/7,0 mm, B72207/9,0 mm, B72210/12 mm, SB72214/15,5 mm, B72220/21,5 mm, Scheibendicke (Maß s): Typ B72205/B72207 3,9 bis 4,7 mm, B72210/B72214 4,6 bis 8,1 mm, B72220 5,0 bis 8,6 mm.
Technische Merkmale (Typ, Betriebsspannung VRMS/VDC, Stoßstrom max. 8/20 µs, Energieabsorption (2,0 ms) J/Maximal-Dauerbelastung W, Varistorspannung bei 1,0 mA (±10 %)): B72210S2131K101, 130 VAC/170 VDC, 3,5 kA, 25 J/0,4 W, 205 V
| Bauform | radial | |
| Varistor Spannung Typ | 205 V | |
| max. Stoßstrom (8/20 µs) | 3500 A | |
| Nennspannung (DC) | 170 V | |
| Nennspannung (AC) | 130 V | |
| Toleranz | ±10 % | |
| Verlustleistung VA (AC) | 0.4 W | |
| Energieabsorption | 25 J | |
| Rastermaß | 5 mm | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C | |
| Norm | UL, CSA, VDE, CECC |
| Originalverpackung | Bulk mit 500 Stück |
| Zolltarifnummer | 85332100 |
| Ursprungsland | CN |
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
