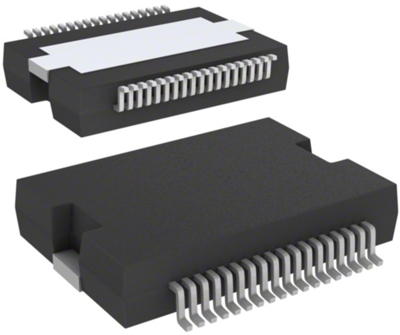

L6235PD013TR | STMicroelectronics
IC, SO36, 7 V, 52 V
Bestellnr.: 41S1096
EAN: 4099879102058
HTN:
L6235PD013TR
Einzelpreis (€ / Stk.)
7,8540 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
4.712,40 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
600 Stk.
7,8540 €
IC, L6235PD, STMicroelectronics
Der Baustein L6235PD ist ein voll integrierter DMOS-3-Phasen-Motortreiber mit Überstromschutz. Der in BCD-Technologie realisierte Baustein kombiniert isolierte DMOS-Leistungstransistoren mit CMOS- und bipolaren Schaltungen auf demselben Chip. Der Baustein enthält alle Schaltungen, die für die Ansteuerung eines 3-Phasen-BLDC-Motors erforderlich sind: eine 3-Phasen-DMOS-Brücke, einen PWM-Stromregler mit konstanter Abschaltzeit und die Dekodierlogik für Single-Ended-Hall-Sensoren, die die erforderliche Sequenz für die Leistungsstufe erzeugt.
Features
- Schutz vor Querschlägerung
- Tachometerausgang für Geschwindigkeitsschleife
- Funktion der Bremse
- Diagnostische Ausgabe
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| min. Temperatur | -40 °C | |
| Gehäuse | SO-36 | |
| Ausgangsstrom | 2.8 A | |
| max. Temperatur | 150 °C | |
| Montage | SMD |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | MY |
| Originalverpackung | Rolle mit 600 Stück |
| Zolltarifnummer | 85423390 |
| MSL | MSL 3 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
