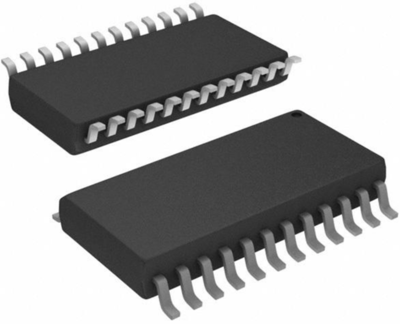

L6206D | STMicroelectronics
IC, SO24, 8 V, 52 V, L6206D
Bestellnr.: 41S1072
EAN: 4099879102003
HTN:
L6206D
Einzelpreis (€ / Stk.)
7,2471 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
231,91 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
32 Stk.
7,2471 €
IC, L6206D, STMicroelectronics
Der Baustein L6206D ist eine DMOS-Doppelvollbrücke für Motorsteuerungsanwendungen, die in BCD-Technologie realisiert ist und isolierte DMOS-Leistungstransistoren mit CMOS- und bipolaren Schaltungen auf demselben Chip kombiniert. Der Baustein L6206D verfügt über eine thermische Abschaltung und eine nicht-dissipative Überstromerkennung an den High-Side-Leistungs-MOSFETs sowie einen Diagnoseausgang, der leicht zur Implementierung des Überstromschutzes verwendet werden kann.
Features
- Schutz vor Querschlägerung
- Thermische Abschaltung
- Integrierte schnelle Freilaufdioden
- Programmierbare High-Side-Überstromerkennung und Schutz
Anwendungen
- Bipolarer Schrittmotor
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| min. Temperatur | -40 °C | |
| max. Temperatur | 150 °C | |
| Montage | SMD | |
| Gehäuse | SO-24 | |
| Ausgangsstrom | 2.8 A |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423390 |
| Ursprungsland | MY |
| Originalverpackung | Stange mit 32 Stück |
| MSL | MSL 3 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
