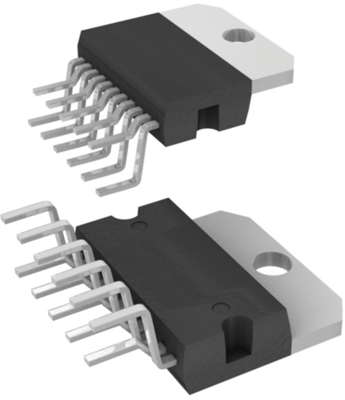

L6203 | STMicroelectronics
IC, Multivatt11, 12 V, 48 V
Bestellnr.: 41S1187
EAN: 4099879102096
HTN:
L6203
Einzelpreis (€ / Stk.)
8,3062 € *
Sofort verfügbar: 1.106 Stk.
Gesamtpreis:
8,31 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
8,3062 €
10 Stk.
7,7826 €
50 Stk.
7,2709 €
100 Stk.
6,2356 €
250 Stk.
5,9738 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
IC, L6203, STMicroelectronics
Der IC ist ein Vollbrückentreiber für Motorsteuerungsanwendungen, der in Multipower-BCD-Technologie realisiert ist, die isolierte DMOS-Leistungstransistoren mit CMOS- und Bipolar-Schaltungen auf demselben Chip kombiniert. Durch den Einsatz der gemischten Technologie war es möglich, die Logikschaltung und die Leistungsstufe zu optimieren, um die bestmögliche Leistung zu erzielen. Die DMOS-Ausgangstransistoren können bei Versorgungsspannungen von bis zu 42 V und bei hohen Schaltgeschwindigkeiten effizient arbeiten.
Alle Logikeingänge sind TTL-, CMOS- und µC-kompatibel. Jeder Kanal (Halbbrücke) des Bausteins wird über einen separaten Logikeingang gesteuert, während eine gemeinsame Freigabe beide Kanäle steuert.
Features
- Hohe Effizienz
- Thermische Abschaltung
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| max. Temperatur | 150 °C | |
| min. Temperatur | -40 °C | |
| Montage | THT | |
| Gehäuse | Multivatt-11 | |
| Ausgangsstrom | 4 A |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 25 Stück |
| Zolltarifnummer | 85423390 |
| MSL | MSL 1 |
| Ursprungsland | MY |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
