L6201PSTR | STMicroelectronics

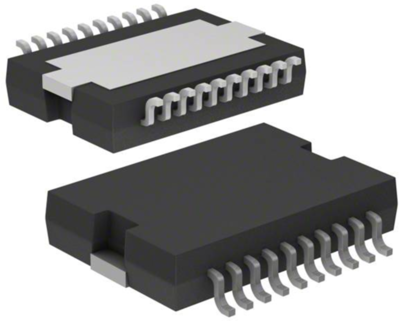

IC, PSO20, L6201PS, STMicroelectronics
Bestellnr.: 41S1184
EAN: 4099879102072
HTN:
L6201PSTR
Einzelpreis (€ / Stk.)
6,0333 € *
Verfügbar in 5 Tagen: 705 Stk. - bei Bestellung heute
Gesamtpreis:
30,17 € *
Preisstaffel
Anzahl
Preis pro Einheit*
5 Stk.
6,0333 €
25 Stk.
5,6049 €
100 Stk.
5,1765 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
IC, L6201PSTR, STMicroelectronics
Der IC ist ein Vollbrückentreiber für Motorsteuerungsanwendungen, der in Multipower-BCD-Technologie realisiert ist, die isolierte DMOS-Leistungstransistoren mit CMOS- und Bipolar-Schaltungen auf demselben Chip kombiniert. Durch die Verwendung einer gemischten Technologie war es möglich, die Logikschaltung und die Leistungsstufe zu optimieren, um die bestmögliche Leistung zu erzielen.
Die DMOS-Ausgangstransistoren können mit Versorgungsspannungen von bis zu 42 V und effizient mit hohen Schaltgeschwindigkeiten arbeiten. Alle Logikeingänge sind TTL-, CMOS- und µC-kompatibel. Jeder Kanal (Halbbrücke) des Bausteins wird über einen separaten Logikeingang gesteuert, während eine gemeinsame Freigabe beide Kanäle steuert.
Features
- Hohe Effizienz
- Interne Logikversorgung
- Schutz vor Querschlägerung
- Thermische Abschaltung
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| max. Temperatur | 150 °C | |
| min. Temperatur | -40 °C | |
| Montage | SMD | |
| Gehäuse | SOIC-20 | |
| Ausgangsstrom | 4 A |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Rolle mit 600 Stück |
| Zolltarifnummer | 85423990 |
| MSL | MSL 3 |
| Ursprungsland | QU |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
