STP9NK50ZFP | STMicroelectronics

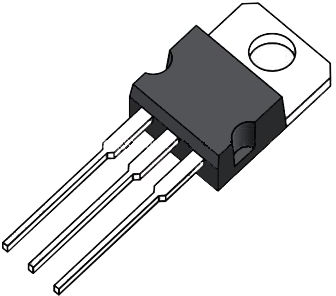

STMicroelectronics N-Kanal Zener-Protected SuperMESH MOSFET, 500 V, 7.2 A, TO-220, STP9NK50ZFP
Bestellnr.: 30S1148
EAN: 4099879033925
HTN:
STP9NK50ZFP
Einzelpreis (€ / Stk.)
0,8568 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
0,86 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
0,8568 €
10 Stk.
0,8330 €
25 Stk.
0,8092 €
100 Stk.
0,7497 €
250 Stk.
0,6664 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
MOSFET, STP9NK50ZFP, STMicroelectronics
Der STP9NK50ZFP wurde durch eine extreme Optimierung von STs bewährtem streifenbasierten PowerMESH-Layout erreicht. Neben der deutlichen Senkung des On-Widerstands wurde besonders darauf geachtet, eine sehr gute dv/dt-Fähigkeit für die anspruchsvollsten Anwendungen zu gewährleisten.
Features
- Außergewöhnliche dv/dt-Fähigkeit
- Minimierte Gate-Ladung
- Sehr niedrige intrinsische Kapazitäten
- Sehr gute Wiederholbarkeit der Produktion
Anwendungen
- Hoher Strom
- Hohe Schaltgeschwindigkeit
- Ideal für Offline-Netzteile, Adapter und PFC
- Beleuchtung
Technische Daten
| Verlustleistung W (DC) | 30 W | |
| Einschaltwiderstand RDS (on) max @VGS=10V | 850 mΩ | |
| Montage | THT | |
| Ausführung | N-Kanal | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 150 °C | |
| max. Spannung | 500 V | |
| Gate Charge Qg @10V (nC) | 1x10<sup>-8</sup> C | |
| max. Strom | 7.2 A | |
| Gehäuse | TO-220 |
Download
Logistik
| MSL | MSL 1 |
| Zolltarifnummer | 85412900 |
| Originalverpackung | Stange mit 50 Stück |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
