STM32F407ZET6 | STMicroelectronics

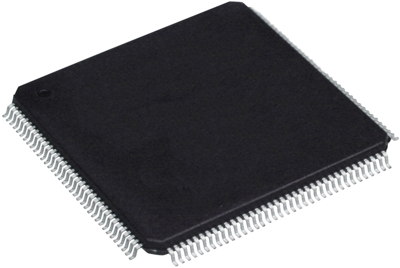

ARM Cortex M4 Mikrocontroller, 32 bit, 168 MHz, LQFP-144, STM32F407ZET6
Mikrocontroller, STM32F407ZET6, STMicroelectronics
Der STM32F407ZET6 ist eine erweiterte 32-Bit-Mikrocontroller-Einheit mit 144 Pins für erweiterte Konnektivität und Verschlüsselung, die über eine Floating-Point-Einheit mit einfacher Genauigkeit verfügt und alle ARM-Datenverarbeitungsbefehle und Datentypen mit einfacher Genauigkeit unterstützt. Außerdem implementiert er einen vollständigen Satz von DSP-Befehlen und eine Speicherschutzeinheit, die die Anwendungssicherheit erhöht.
Es umfasst eingebettete Hochgeschwindigkeitsspeicher mit bis zu 4 kB Backup-SRAM und ein umfangreiches Angebot an erweiterten E/As und Peripheriegeräten, die mit zwei APB-Bussen, drei AHB-Bussen und einer 32-Bit-Multi-AHB-Busmatrix verbunden sind. Dieser Baustein bietet drei 12-Bit-ADCs, zwei DACs, eine RTC mit niedrigem Stromverbrauch und zwölf 16-Bit-Universaltimer, zwei 32-Bit-Universaltimer, einen echten Zufallszahlengenerator und verfügt außerdem über Standard- und erweiterte Kommunikationsschnittstellen.
Features
- Parallele LCD-Schnittstelle, 8080/6800-Modi
- Takt-, Rückstell- und Versorgungsmanagement - POR, PDR, PVD und BOR
- Stromsparender Betrieb - Sleep-, Stopp- und Standby-Modus
- Allzweck-DMA - 16-Strom-DMA-Controller mit FIFOs und Burst-Unterstützung
- Debug-Modus - Serielles Draht-Debugging (SWD) und JTAG-Schnittstellen
| Prozessorkern | ARM Cortex M4 | |
| max. Temperatur | 85 °C | |
| RAM-Größe | 192 byte | |
| Montage | SMD | |
| min. Temperatur | -40 °C | |
| Speichergröße | 512 KB | |
| Anzahl der Pins | 144 | |
| Anzahl der I/Os | 114 | |
| Taktfrequenz | 168 MHz | |
| Kerngröße | 32 bit | |
| Ausführung | Flash | |
| Spannung | 1,8-3,6 V | |
| Gehäuse | LQFP-144 |
| Originalverpackung | Tray mit 90 Stück |
| Zolltarifnummer | 85423190 |
| MSL | MSL 3 |
| Ursprungsland | PH |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
| RoHS konform | Ja |
