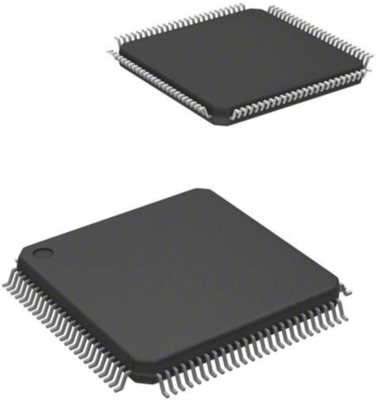

STM32F407VET6 | STMicroelectronics
ARM Cortex M4 Mikrocontroller, 32 bit, 168 MHz, LQFP-100, STM32F407VET6
Leistungsstarke Fundamentlinie, STM32F407VET6, STMicroelectronics
Der STM32F407VET6 ist ein hochleistungsfähiger ARM Cortex-M4 32-Bit-Mikrocontroller der Basislinie im 100-Pin-LQFP-Gehäuse. Dieser Mikrocontroller enthält einen 32-Bit-RISC-Kern, der mit einer Frequenz von bis zu 168 MHz arbeitet. Der Cortex-M4-Kern verfügt über eine FPU (Floating Point Unit) Single Precision, die alle ARM Single Precision-Datenverarbeitungsbefehle und Datentypen unterstützt. Er implementiert auch einen vollständigen Satz von DSP-Befehlen und eine Speicherschutzeinheit (MPU), die die Anwendungssicherheit erhöht.
Der STM32F407VET6 verfügt über eingebettete Hochgeschwindigkeitsspeicher, ein umfangreiches Angebot an erweiterten E/As und Peripheriegeräten, die mit zwei APB-Bussen, drei AHB-Bussen und einer 32-Bit-Multi-AHB-Busmatrix verbunden sind. Diese MCU verfügt über 12-Bit-ADCs, DACs, Low-Power-RTCs, 16-Bit-Allzweck-Timer einschließlich PWM-Timer, 32-Bit-Allzweck-Timer, Standard- und erweiterte Kommunikationsschnittstellen. Ein umfassender Satz von Stromsparmodi ermöglicht den Entwurf von Anwendungen mit geringem Stromverbrauch.
Features
- Drei 12-Bit, 2.4 MSPS A/D-Wandler und zwei 12-Bit D/A-Wandler
- 82 E/A-Anschlüsse
- Umgebungstemperaturen im Bereich von -40°C bis 85°C
| Prozessorkern | ARM Cortex M4 | |
| max. Temperatur | 85 °C | |
| RAM-Größe | 192 KB | |
| Montage | SMD | |
| min. Temperatur | -40 °C | |
| Speichergröße | 512 KB | |
| Anzahl der Pins | 100 | |
| Anzahl der I/Os | 82 | |
| Taktfrequenz | 168 MHz | |
| Kerngröße | 32 bit | |
| Ausführung | Flash | |
| Spannung | 1,8-3,6 V | |
| Gehäuse | LQFP-100 |
| Originalverpackung | Tray mit 90 Stück |
| Zolltarifnummer | 85423390 |
| MSL | MSL 3 |
| Ursprungsland | MY |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
| RoHS konform | Ja |
