VN330SPTR-E | STMicroelectronics

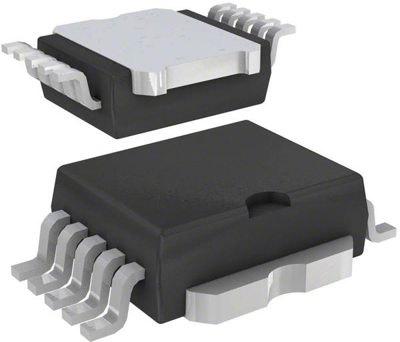

I.C. VN330SP
Bestellnr.: 50S2816
EAN: 4099879035608
HTN:
VN330SPTR-E
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
4,9861 € *
Verfügbar in 5 Tagen: 3.975 Stk. - bei Bestellung heute
Leistung Halbleiterrelais, VN330SPTR-E, STMicroelectronics
Der VN330SP-E ist ein monolithischer Baustein, der mit der VIPower-Technologie entwickelt wurde und vier unabhängige ohmsche oder induktive Lasten ansteuern kann, wobei eine Seite mit der Masse verbunden ist. Die aktive Strombegrenzung verhindert einen Ausfall der Systemstromversorgung im Falle eines Kurzschlusses der Last. Die eingebaute thermische Abschaltung schützt den Chip vor Übertemperatur und Kurzschluss. Der Open-Drain-Diagnoseausgang zeigt Übertemperaturbedingungen an.
Features
- Digitaler Eingang geklemmt auf 32 V Mindestspannung
- Schutz vor Kurzschluss und Übertemperatur
- Eingebauter Strombegrenzer
- Unterspannungsabschaltung
- Open-Drain-Diagnoseausgang
- Schnelle Entmagnetisierung von induktiven Lasten
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | High-Side | |
| Montage | SMD | |
| Gehäuse | SO-10 | |
| Anzahl der Kanäle | 4 | |
| max. Spannung | 36 V | |
| max. Strom | 700 mA | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| MSL | MSL 3 |
| Zolltarifnummer | 85412900 |
| Ursprungsland | SG |
| Originalverpackung | Rolle mit 600 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
