6SL3210-1PE33-0AL0 | Siemens

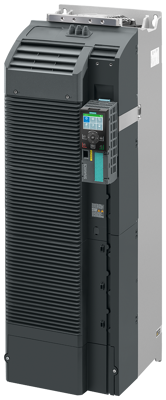

Leistungsmodul, 3-phasig, 160 kW, 480 V, 500 A für SINAMICS G120, 6SL3210-1PE33-0AL0
Bestellnr.: 80P0790
EAN: 4042948676783
HTN:
6SL3210-1PE33-0AL0
6SL32101PE330AL0
Herstellerserien: SINAMICS PM240-2
Einzelpreis (€ / Stk.)
15.209,747 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 3 Wochen **
Gesamtpreis:
15.209,75 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
15.209,747 €
SINAMICS G120/S120 Power Module PM240-2 FSG integrierter Filter EMV-Kat C2 mit integriertem Brems-Chopper 3AC 380 - 480 V +10/-10% 47-63Hz Leistung hohe Überlast: 132 kW bei 200% 3S, 150% 57S, 100% 240S- Umgebungstemperatur -20 bis +50°C (HO), Leistung geringe Überlast: 160 kW bei 150% 3S, 110% 57S, 100% 240S- Umgebungstemperatur -20 bis +40°C (LO) 1000x305x357 (HxBxT), FSG Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.7 SP9 und V5.1 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet. Das Leistungsteil PM240-2 kann flexibel, je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.
Technische Daten
| Ausführung | Leistungsmodul | |
| Geeignet für | SINAMICS G120 | |
| Leistung | 160 kW | |
| Anzahl der Phasen | 3 | |
| Nennspannung | 480 V | |
| Ausgangsstrom | 500 A | |
| Breite | 305 mm | |
| Höhe | 1000 mm | |
| Tiefe | 357 mm |
Download
Logistik
| Ursprungsland | DE |
| Zolltarifnummer | 85044095 |
Compliance
| SVHC frei | Nein |
| RoHS konform | Ja |
| Substanz Beschreibung | Cadmiumoxid, Blei, Bortrioxid, Bleimonoxid (Bleioxid) |
| Stand der RoHS-Richtlinie | 31.03.15 |
