ITNA-0239-D202 | SCHURTER

Impuls-Übertrager, 1:1, 2.2 mH, 0.4 Ω, ITNA-0239-D202

Bestellnr.: 59P9503
EAN: 4099891350062
HTN:
ITNA-0239-D202
Herstellerserien: ITNA

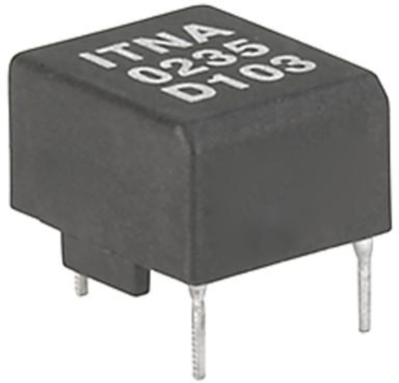

ITNA-0239-D202 SCHURTER Übertrager
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,8794 € *
Standardlieferzeit ab Hersteller beträgt: 40 Wochen
Gesamtpreis:
3,88 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,8794 €
10 Stk.
3,4867 €
50 Stk.
3,1416 €
100 Stk.
2,8322 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Impulstransformator, ITNA-0239-D202, SCHURTER

Impulstransformator für THT-Montage.

Features

  • Hoher Isolationswert (>3,2 kVAC) zwischen den Primär- und Sekundärwicklungen
  • Hohe Isolationsfestigkeit bis zu 500 V zwischen den Sekundärwicklungen
  • Kleine Kopplungskapazitäten zwischen Primär- und Sekundärwicklungen begrenzen transiente Rückkopplungen von der Stromversorgungsseite zur Steuerelektronik
  • Die definierte Teilentladungsspannung garantiert eine effektiv unbegrenzte Lebensdauer

Anwendung

  • Galvanische Trennung von Antriebs- und Leistungsstromkreis
  • Hauptsächlich verwendet in Zündschaltungen mit Thyristoren, Triacs, Leistungstransistoren und IGBTs
  • DC/DC-Wandler
  • Leitungskopplungstransformatoren in der Hochgeschwindigkeitsdatenübertragung
Technische Daten
Produkt-Art Impuls-Übertrager
Länge 22.3 mm
max. Temperatur 100 °C
Breite 22.7 mm
Induktivität 2.2 mH
Windungsverhältnis 1:1
Bauform THT
Höhe 13.6 mm
min. Temperatur -25 °C
Gleichstromwiderstand 0.4 Ω
Logistik
MSL MSL 1
Zolltarifnummer 85043180
Ursprungsland LK
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
