ISRF-0249-D101 | SCHURTER

Impuls-Übertrager, 1:1:1, 1.2 mH, 0.5 Ω, ISRF-0249-D101

Bestellnr.: 59P9501
EAN: 4099891350048
HTN:
ISRF-0249-D101
Herstellerserien: ISRF
ISRF-0249-D101 SCHURTER Übertrager

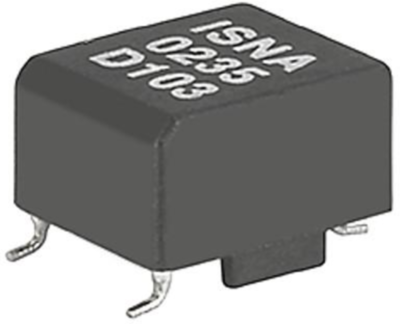

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,9746 € *
Standardlieferzeit ab Hersteller beträgt: 40 Wochen
Gesamtpreis:
3,97 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
3,9746 €

Impulstransformator, ISRF-0249-D101, SCHURTER

Impulstransformator für SMD-Montage.

Features

  • Hoher Isolationswert (>3,2 kVAC) zwischen den Primär- und Sekundärwicklungen
  • Hohe Isolationsfestigkeit bis zu 500 V zwischen den Sekundärwicklungen
  • Kleine Kopplungskapazitäten zwischen Primär- und Sekundärwicklungen begrenzen transiente Rückkopplungen von der Stromversorgungsseite zur Steuerelektronik
  • Die definierte Teilentladungsspannung garantiert eine effektiv unbegrenzte Lebensdauer

Anwendung

  • Galvanische Trennung von Antriebs- und Leistungsstromkreis
  • Hauptsächlich verwendet in Zündschaltungen mit Thyristoren, Triacs, Leistungstransistoren und IGBTs
  • DC/DC-Wandler
  • Leitungskopplungstransformatoren in der Hochgeschwindigkeitsdatenübertragung
Technische Daten
Produkt-Art Impuls-Übertrager
Länge 17.8 mm
max. Temperatur 100 °C
Breite 18.2 mm
Induktivität 1.2 mH
Windungsverhältnis 1:1:1
Bauform SMD
Höhe 13.5 mm
min. Temperatur -25 °C
Gleichstromwiderstand 0.5 Ω
Logistik
MSL MSL 1
Zolltarifnummer 85043180
Ursprungsland LK
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
