ISRF-0235-D101 | SCHURTER
Impuls-Übertrager, 1:1:1, 1.1 mH, 0.5 Ω, ISRF-0235-D101
Einzelpreis (€ / Stk.)
5,0218 € *
Standardlieferzeit ab Hersteller beträgt: 40 Wochen
Gesamtpreis:
4.820,93 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
960 Stk.
5,0218 €

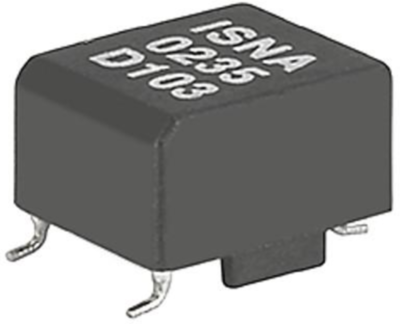

Impulstransformator, ISRF-0235-D101, SCHURTER
Impulstransformator für SMD-Montage.
Features
- Hoher Isolationswert (>3,2 kVAC) zwischen den Primär- und Sekundärwicklungen
- Hohe Isolationsfestigkeit bis zu 500 V zwischen den Sekundärwicklungen
- Kleine Kopplungskapazitäten zwischen Primär- und Sekundärwicklungen begrenzen transiente Rückkopplungen von der Stromversorgungsseite zur Steuerelektronik
- Die definierte Teilentladungsspannung garantiert eine effektiv unbegrenzte Lebensdauer
Anwendung
- Galvanische Trennung von Antriebs- und Leistungsstromkreis
- Hauptsächlich verwendet in Zündschaltungen mit Thyristoren, Triacs, Leistungstransistoren und IGBTs
- DC/DC-Wandler
- Leitungskopplungstransformatoren in der Hochgeschwindigkeitsdatenübertragung
Technische Daten
| Gleichstromwiderstand | 0.5 Ω | |
| Höhe | 11 mm | |
| min. Temperatur | -25 °C | |
| Windungsverhältnis | 1:1:1 | |
| Länge | 13 mm | |
| max. Temperatur | 100 °C | |
| Breite | 15.2 mm | |
| Induktivität | 1.1 mH | |
| Produkt-Art | Impuls-Übertrager | |
| Bauform | SMD |
Download
Logistik
| MSL | MSL 1 |
| Zolltarifnummer | 85043180 |
| Ursprungsland | LK |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
