ISNA-0249-D104 | SCHURTER

Impuls-Übertrager, 1:1, 3.5 mH, 0.7 Ω, ISNA-0249-D104

Bestellnr.: 59P9489
EAN: 4099891349929
HTN:
ISNA-0249-D104
Herstellerserien: ISNA
ISNA-0249-D104 SCHURTER Übertrager

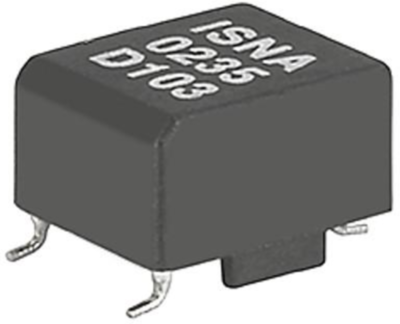

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2,4871 € *
Standardlieferzeit ab Hersteller beträgt: 40 Wochen
Gesamtpreis:
2,49 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
2,4871 €

Impulstransformatoren, ISNA-0249-D104, SCHURTER

Impulstransformatoren für SMD Montage.

Features

  • Hohe Isolationsfestigkeit von mindestens 3.2 kVAC zwischen Primärund Sekundärwicklung
  • Hohe Isolationsfestigkeit von mindestens 500V zwischen den Sekundärwindungen
  • Small coupling capacitances between primary and secondary windings limit transient feedback from the power supply side to the control electronics
  • Praktisch unbegrenzte Lebensdauer durch definierte Teilentladungsspannung

Anwendungen

  • Galvanische Trennung von Steuerkreis und Leistungsteil
  • Zünden von Tyristoren, Triacs, Leistungstransistoren oder IGBTs
  • DC/DC Konverter
  • Koppeltransformatoren für High-speed Datenübertragung
Technische Daten
Filter Merkmal Wert
Gleichstromwiderstand 0.7 Ω
max. Temperatur 100 °C
Bauform SMD
Produkt-Art Impuls-Übertrager
Induktivität 3.5 mH
min. Temperatur -25 °C
Höhe 13.5 mm
Breite 18.2 mm
Länge 17.8 mm
Windungsverhältnis 1:1
Logistik
Merkmal Wert
Ursprungsland LK
Zolltarifnummer 85043180
MSL MSL 1
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
