ILR-10-0001 | SCHURTER

Impuls-Übertrager, 1:1:1, 0.5 mH, 0.3 Ω, ILR-10-0001

Bestellnr.: 59P9483
EAN: 4099891349868
HTN:
ILR-10-0001
Herstellerserien: ILR
ILR-10-0001 SCHURTER Übertrager

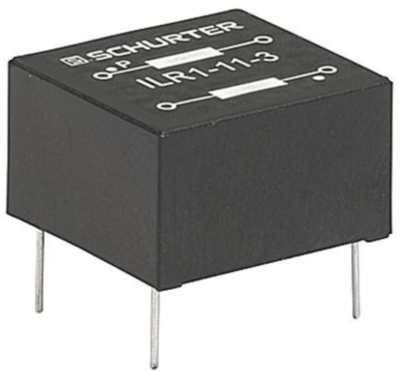

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,4986 € *
Standardlieferzeit ab Hersteller beträgt: 40 Wochen
Gesamtpreis:
3,50 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
3,4986 €

Impulstransformator, ILR-10-0001, SCHURTER

Kostenoptimierter Impulsübertrager für THT-Montage, kurze Anstiegszeit.

Features

  • Hohe Isolationsleistung (>2,2 kVAC) zwischen der Primär- und der Sekundärwicklung
  • Kleine Kopplungskapazitäten zwischen Primär- und Sekundärwicklungen begrenzen transiente Rückkopplungen von der Stromversorgungsseite zur Steuerelektronik
  • Kostenoptimiertes Design
  • Die definierte Teilentladungsspannung garantiert eine effektiv unbegrenzte Lebensdauer

Anwendung

  • Galvanische Trennung von Antriebs- und Leistungsstromkreis
  • Hauptsächlich verwendet in Zündschaltungen mit Thyristoren, Triacs, Leistungstransistoren und IGBTs
  • DC/DC-Wandler
  • Leitungskopplungstransformatoren in der Hochgeschwindigkeitsdatenübertragung
Technische Daten
Produkt-Art Impuls-Übertrager
Länge 17.5 mm
max. Temperatur 70 °C
Breite 18.5 mm
Induktivität 0.5 mH
Windungsverhältnis 1:1:1
Bauform THT
Höhe 11.5 mm
min. Temperatur -25 °C
Gleichstromwiderstand 0.3 Ω
Logistik
MSL MSL 1
Zolltarifnummer 85043180
Ursprungsland LK
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
