IL-10-0003 | SCHURTER

Impuls-Übertrager, 1:1:1, 2.5 mH, 0.4 Ω, IL-10-0003

Bestellnr.: 59P9478
EAN: 4099891349813
HTN:
IL-10-0003
Herstellerserien: IL
IL-10-0003 SCHURTER Übertrager

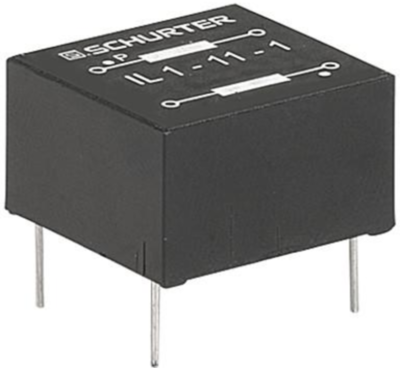

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2,7846 € *
Standardlieferzeit ab Hersteller beträgt: 40 Wochen
Gesamtpreis:
2,78 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
2,7846 €

Impulstransformator, IL-10-0003, SCHURTER

Kostenoptimierter Impulsübertrager für THT-Montage, kurze Anstiegszeit.

Features

  • Hohe Isolationsleistung (>2,2 kVAC) zwischen der Primär- und der Sekundärwicklung
  • Kleine Kopplungskapazitäten zwischen Primär- und Sekundärwicklungen begrenzen transiente Rückkopplungen von der Stromversorgungsseite zur Steuerelektronik
  • Kostenoptimiertes Design
  • Die definierte Teilentladungsspannung garantiert eine effektiv unbegrenzte Lebensdauer

Anwendung

  • Galvanische Trennung von Antriebs- und Leistungsstromkreis
  • Hauptsächlich verwendet in Zündschaltungen mit Thyristoren, Triacs, Leistungstransistoren und IGBTs
  • DC/DC-Wandler
  • Leitungskopplungstransformatoren in der Hochgeschwindigkeitsdatenübertragung
Technische Daten
Produkt-Art Impuls-Übertrager
Länge 17.5 mm
max. Temperatur 70 °C
Breite 18.5 mm
Induktivität 2.5 mH
Windungsverhältnis 1:1:1
Bauform THT
Höhe 11.5 mm
min. Temperatur -25 °C
Gleichstromwiderstand 0.4 Ω
Logistik
MSL MSL 1
Zolltarifnummer 85043180
Ursprungsland LK
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
