DSH-22-0002 | SCHURTER
Speicherdrossel, radial, 1 mH, 0.63 A, DSH-22-0002
Einzelpreis (€ / Stk.)
3,8199 € *
Standardlieferzeit ab Hersteller beträgt: 26 Wochen

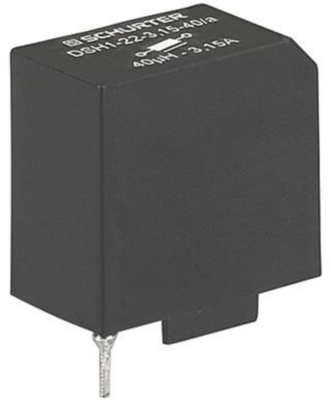

Speicherdrossel, DSH-22-0002, SCHURTER
Der DSH-22-0002 ist eine Speicherdrossel, die zur Energiespeicherung in Schaltnetzteilen verwendet wird. Sie wird aus Eisen- oder Metallpulverkernen mit einer Wicklung hergestellt.
Features
- Speicherdrossel
- Konstante Induktivität bei hoher Wechselfeldmodulation und großer Gleichmagnetisierung
- Induktor vertikal im Gehäuse positioniert
- Geringere magnetische Umkehrung
Anwendungen
- Speicherung von Energie in geschalteten Stromversorgungen
- Schaltmodus
- Zerhackerverstärker
- DC-Antriebe und Schrittmotorsteuerungen
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gleichstromwiderstand | 750 mΩ | |
| Gleichstrom | 0.63 A | |
| Bauform | radial | |
| Länge | 23 mm | |
| Induktivität | 1 mH | |
| Höhe | 24 mm | |
| Ausführung | Speicherdrossel | |
| Breite | 13 mm | |
| Toleranz | ±15 % |
Download
Logistik
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Zolltarifnummer | 85045000 |
| Ursprungsland | LK |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
