LV434000 | Schneider Electric

Schnittstellenmodul, LV434000, Schneider Electric

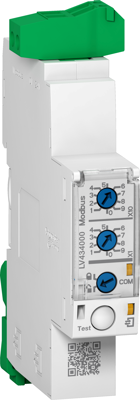

Dieses IFM ist ein Modbus-Schnittstellenmodul, das Teil des EnerlinX-Kommunikationssystems ist. Es wird für den Anschluss von Masterpact-, Compact- und PowerPact-Schutzschaltern an ein serielles Modbus-Netz benötigt. Einmal angeschlossen, wird der Leistungsschalter vom Modbus-Master als Slave betrachtet. Die Modbus-Adresse wird einfach mit zwei Drehschaltern auf der Vorderseite des Geräts eingestellt. Auf der Oberseite ist er mit einer 24-VDC-Schraubklemme und einer RJ45-Buchse für die serielle Modbus-Leitung ausgestattet. Auf der Unterseite befinden sich zwei RJ45-Buchsen für den internen ULP-Netzwerkanschluss (Universal Logic Plug). Das IFM-Interface ist ein Gerät für die DIN-Schienenmontage und hat die Abmessungen 18mm x 72mm x 96mm. Die Schutzart ist IP4x an der Vorderseite und IP2x an den Anschlüssen. Die IFM-Schnittstelle ist vollständig Teil der EcoStruxure Power-Architektur. Die Firmware der IFM-Schnittstelle kann mit der EcoStruxure Power Commission Software aktualisiert werden.
