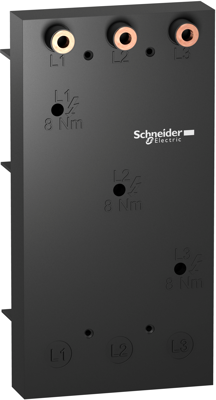

Montageplatte, LV429373, Schneider Electric
Das NSX Montageplattensystem für Sammelschienen vereinfacht die Installation von 4-poligen NSX 100-250 Leistungsschaltern. Die Stromverteilung erfolgt über eine Sammelschiene. Die Montageplatte wird direkt auf die Sammelschiene aufgeschnappt, wodurch eine mechanische und elektrische Verbindung hergestellt wird. Der Sammelschienenabstand beträgt 60 mm. Je nach dem Querschnitt der Schienen kann die mit den Klemmen verbundene Sammelschiene einen maximalen Strom von 630 A aufnehmen. Dieses System bietet zahlreiche Vorteile, wie z.B. Platzersparnis in Schaltschränken und einfache Verbindung. Außerdem bietet dieses System eine schnelle, sichere und zuverlässige elektrische und mechanische Verbindung. Durch die Verwendung von Sammelschienen und Endabdeckungen bietet dieses System außerdem Schutzart IP20. Dieses System bietet auch eine einfachere Wartung sowie Flexibilität und Modularität der Ausrüstung.
