A9XPH424 | Schneider Electric

Phasenschiene, A9XPH424, Schneider Electric

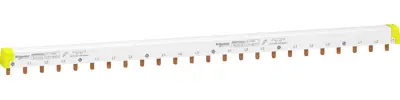

Dieses Acti9-Produkt ist eine schneidbare horizontale Ka mmschiene mit 24 Modulen für Acti9 iC60 oder Acti9 iK60. Sie ist für N+3L-Installationen besti mmt. Der Typ ist NL1L2L3 (Neutral, Leitung). Es handelt sich um ein Set mit 1 Gerät. Es ist für 6 Geräte geeignet (3P+N). Die Länge beträgt 430 mm, die Gesamtzahl der Module von 18 mm ist 24. Der Stiftquerschnitt beträgt 16 mm². Die Art des elektrischen Anschlusses ist PIN. Die Anzahl der Phasen ist 3. Die Anzahl der Pole ist 4. Der Nennbetriebsstrom Ie bei 40 °C beträgt 100A. Der Kurzschlussstrom Isc ist mit dem Ausschaltvermögen der Schneider Electric-Schutzschalter kompatibel. Die Bemessungsisolationsspannung Ui beträgt 500 VAC. Die Bemessungsbetriebsspannung Ue beträgt 415 VAC. Die Farbe des Geräts ist weiß RAL9003. Der Verschmutzungsgrad ist 3. Gemäß der Norm IEC 60695-2-1 ist die Feuerbeständigkeit bei 960 °C innerhalb von 30s selbstverlöschend. Es entspricht den Normen IEC 60947-7-1 und IEC 61439-2.
