A9C30114 | Schneider Electric

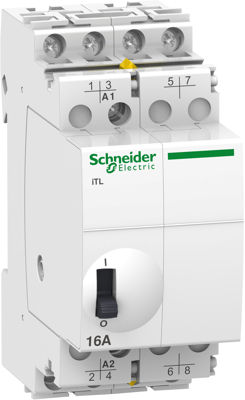

Fernschalter, A9C30114, Schneider Electric

Das Acti9 iTL ist ein modulares Stromstoßrelais. Dieses 4P-Gerät hat 4 Schließerkontakte. Der Nennstrom beträgt 16A, die Betriebsspannung 24VAC bis 250VAC und es arbeitet mit 24VAC oder 12VDC Steuerspannung. Die elektrische Lebensdauer beträgt bis zu 200000 Zyklen für AC-21 oder 100000 Zyklen für AC-22. Die Schalthäufigkeit beträgt 100 Schaltungen/Tag oder 5 Schaltungen/Minute. Die Dauer des Steuerbefehls sollte zwischen 50ms und 1s liegen. Es wird hauptsächlich für Beleuchtungssteuerungsanwendungen verwendet. Die Bemessungsisolationsspannung Ui beträgt 440VAC. Die Bemessungs-Stoßspannung Uimp beträgt 6kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Es ist auf DIN-Schiene montierbar. Der Verschmutzungsgrad ist 3, die Überspannungskategorie ist IV. Die Abmessungen sind (B) 36mm x (H) 84mm x (T) 60mm. Die Schutzart ist IP20 und IP40 in einem Gehäuse. Die Betriebstemperatur liegt zwischen -20°C und 50°C. Die Lagertemperatur liegt zwischen -40°C und 70°C. Dieses Produkt entspricht der Norm IEC/EN 60669-1 und IEC/EN 60669-2-2.
