NSYS3D81030DP | Schneider Electric

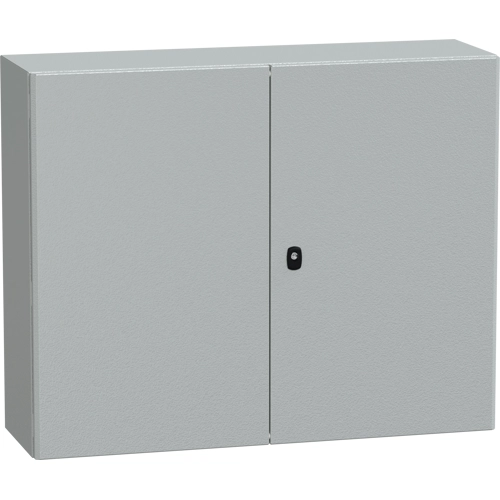

Wandmontiertes Stahlgehäuse, NSYS3D81030DP, Schneider Electric

Das Spacial S3D ist ein Mehrzweck-Wandgehäuse, das für den Einsatz in rauen Umgebungen konzipiert wurde. Es ist nach den Normen cUL, UL, GL, DNV, BV und LR zertifiziert und hat eine Nennhöhe, -breite und -tiefe von 800 mm, 1000 mm bzw. 300 mm. Das Gehäuse ist aus Stahl gefertigt und hat eine graue Farbe (RAL 7035) mit einer Oberfläche aus Epoxid-Polyester-Pulver. Es besteht aus einem Gehäuse, zwei Kabeldurchführungsplatten, zwei einfachen Türen mit Schlössern und einer Montageplatte aus verzinktem Stahl.

Die Türen können bis zu 120° geöffnet werden, und der Schlosstyp ist ein Drei-Punkt-Schloss mit einem 3-mm-Doppelstabeinsatz. Die Türen, Kabeldurchführungsplatten und die Montageplatte sind zu Wartungszwecken abnehmbar, das Nettogewicht des Gehäuses beträgt 51 kg. Es hat eine IK10-Einstufung (IEC62262) und eine IP55-Einstufung (IEC60529). Die Besonderheit des Gehäuses ist ein einteiliges Gehäuse und eine rinnenförmige Frontschiene mit doppelter Blechdicke, so dass der Zugang zur Bedienung von vorne erfolgt.
