EVB4S22NC0M | Schneider Electric

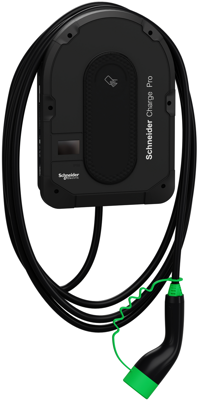

Ladestation, EVB4S22NC0M, Schneider Electric

Dieses charge pro-Produkt ist eine wandmontierte Ladestation für alle Elektrofahrzeuge, die der Norm IEC61851-1 entspricht. Sie kann auch bodenstehend auf einem Sockel befestigt werden und kann sowohl in Innenräumen als auch im Freien installiert werden. Der IP-Schutzgrad ist IP55 und der IK-Schutzgrad ist IK10. Der Betriebstemperaturbereich liegt zwischen -30°C und 50°C. Der Ausgangstyp ist ein 7 Meter langes Anschlusskabel mit einer T2-Steckdose am Ende, das an der Unterseite der Station installiert wird. Die Nennausgangsleistung hängt von der Art der Speisung ab: Sie beträgt 7,4 kW bei einphasiger Speisung mit einem Nennladestrom von 32 A bei 230 V (220 V bis 240 V) und einer Frequenz von 50/60 Hz. Bei dreiphasiger Einspeisung mit einem Nennladestrom von 16A bzw. 32A liefert es 11kW bzw. 22kW bei 400V (380V bis 415V) und einer Frequenz von 50/60Hz. Sie kann mit den Erdungssystemen TN-S, TN-C, TT oder IT 230 verwendet werden. Die Ladestation ist einfach zu installieren und in Betrieb zu nehmen und wird sowohl für den Hausgebrauch als auch für Flotten empfohlen. Die Abmessungen sind (B) 292mm x (H) 418mm x (T) 119mm, und sie wiegt 7kg. Seine Farbe ist schwarz (RAL 9005). Er ist mit einem eingebauten Schutz gegen Fehlergleichstrom (RDC-DD, oder Residual Direct Current Detecting Device) ausgestattet.

Ein MID-Zähler, ein Wi-Fi-Modul und zwei Ethernet-Schnittstellenmodule sind ebenfalls an Bord. Die Konfiguration ist über das eSetup-Tool möglich, das entweder keine Zugangskontrolle oder den Zugang über einen Ausweis oder eine RFID-Authentifizierungskarte ermöglicht. Ein weißer Druckknopf aktiviert eine Wi-Fi-Direktverbindung, über die dann eine Verbindung zur mobilen eSetup-App für die Konfiguration hergestellt wird. Eine LED-Anzeige wechselt die Farbe - rot, grün, blau, weiß oder orange - um den Ladestatus direkt an der Station anzuzeigen. Das Kommunikationsprotokoll OCPP 1.6J kann für die Verbindung mit einem Überwachungsgerät oder einer Cloud-Plattform eines Drittanbieters verwendet werden. Die Station kann auch über Wi-Fi oder ein RJ45-Ethernet-Kabel mit einem Internet-Router zu Hause verbunden werden.

Features

• Kompatibel mit allen EVs und PHEVs
• Robust: IK10 und IP55. Montierbar an Wand und Sockel
• Anschluss an das Überwachungssystem über 4G-, Ethernet- und WiFi-Schnittstellen
• Zukunftssicher: Aufrüstbares ISO15118-Modul
