EVB4S22NC0 | Schneider Electric

Ladestation, EVB4S22NC0, Schneider Electric

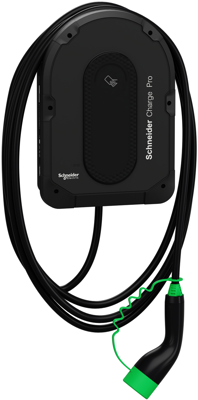

Dieses charge pro-Produkt ist eine wandmontierte Ladestation für alle Elektrofahrzeuge, die der Norm IEC61851-1 entspricht. Sie kann auch auf dem Boden stehen, wenn sie auf einem Sockel befestigt wird, und ist sowohl für die Innen- als auch für die Außeninstallation geeignet. Die IP-Schutzart ist IP55 und die IK-Schutzart ist IK10. Die Betriebstemperatur reicht von -30°C bis 50°C. Der Ausgangstyp ist ein 7 Meter langes Anschlusskabel mit einer T2-Steckdose am Ende, das am Boden der Station installiert wird. Die Nennausgangsleistung hängt von der Art der Versorgung des Produkts ab: Sie beträgt 7,4 kW bei einphasiger Speisung mit einem Nennladestrom von 32 A bei 230 V und 50 Hz Frequenz. Bei dreiphasiger Speisung mit einem Nennladestrom von 16A bzw. 32A bei 380V und einer Frequenz von 50Hz beträgt sie 11kW bzw. 22kW. Das Gerät ist mit den Erdungssystemen TN-S, TN-C, TT oder IT 230 kompatibel. Die Ladestation ist einfach zu installieren und in Betrieb zu nehmen und wird sowohl für den Heimgebrauch als auch für den Fuhrparkbetrieb empfohlen. Die Abmessungen sind (B) 292mm x (H) 418mm x (T) 119mm, und das Produkt wiegt 7kg. Seine Farbe ist schwarz (RAL 9005), und es verfügt über einen eingebauten Schutz gegen Fehlergleichstrom (RDC-DD, oder Residual Direct Current Detecting Device).

Ein Wi-Fi-Modul und zwei Ethernet-Schnittstellenmodule sind ebenfalls an Bord. Die Konfiguration ist mit dem eSetup-Tool möglich, das entweder keine Zugangskontrolle oder den Zugang per Ausweis oder RFID-Authentifizierungskarte ermöglicht. Ein weißer Druckknopf ermöglicht eine Wi-Fi-Direktverbindung, um das Gerät zur Konfiguration mit der mobilen eSetup-App zu verbinden. Eine mehrfarbige LED (rot, grün, blau, weiß und orange) zeigt den Ladestatus direkt an der Station an. Das Kommunikationsprotokoll OCPP 1.6 kann verwendet werden, um die Station mit einem Überwachungsgerät oder einer Cloud-Plattform eines Drittanbieters zu verbinden. Außerdem kann sie über Wi-Fi oder ein RJ45-Ethernet-Kabel mit einem Internet-Router zu Hause verbunden werden.

Features

• Kompatibel mit allen EVs und PHEVs
• Robust: IK10 und IP55. Montierbar an Wand und Sockel
• Anschluss an das Überwachungssystem über 4G-, Ethernet- und WiFi-Schnittstellen
• Zukunftssicher: Aufrüstbares ISO15118-Modul
