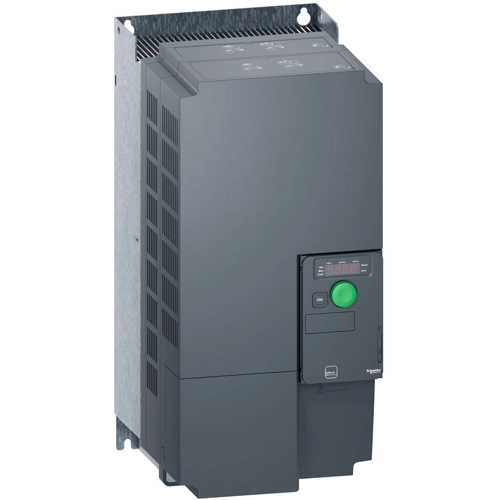

Variable Geschwindigkeitsantrieb, ATV320D18N4C, Schneider Electric
Die ATV320-Reihe von Altivar Machine bietet drehzahlvariable Antriebe, die speziell für Erstausrüster (OEMs) entwickelt wurden. Diese Antriebe sind kompakt und können vertikal in Maschinenrahmen gestapelt werden, wodurch der Platzbedarf optimiert wird. Der ATV320 arbeitet mit einer Nennleistung von bis zu 11 kW / 15 PS und ist für einen Nennspannungsbereich von 380 V bis 500 V AC ausgelegt. Sein robustes Design mit beschichteten Leiterplatten der Klasse 3C3 nach IEC 60721-3-3 gewährleistet eine zuverlässige Leistung in rauen Umgebungen und kann bei Umgebungstemperaturen von bis zu 60 °C ohne zusätzliche Kühlung betrieben werden. Der Frequenzumrichter unterstützt verschiedene Anwendungen und bietet Drehmoment- und Drehzahlgenauigkeit bei niedrigen Drehzahlen, hohe dynamische Leistung durch Flussvektorsteuerung ohne Sensoren und einen erweiterten Frequenzbereich für Hochgeschwindigkeitsmotoren. Darüber hinaus unterstützt er parallele Motoranschlüsse, spezielle Antriebe mit Spannungs-/Frequenzverhältnissen, statische Drehzahlgenauigkeit und Energiesparfunktionen für Open-Loop-Synchronmotoren.
Der ATV320 wiegt 6,8 kg und hat die Abmessungen 180 mm in der Breite, 330 mm in der Höhe und 192 mm in der Tiefe. Er ist ideal für eine Vielzahl von Anwendungen, einschließlich Verpackung, Materialhandhabung, Textilien, Materialbearbeitung, mechanische Stellantriebe und Hebevorgänge. Der ATV320 entspricht den IEC-, UL-, TÜV-, KC- und anderen internationalen Normen und bietet Flexibilität durch verfügbares Montagezubehör und externe Optionen, einschließlich Bremswiderständen, Netzdrosseln, Motordrosseln und zusätzlichen EMV-Filtern, je nach Antriebsleistung. Das Produkt wird in zwei Paketen geliefert und kann mit vier Befestigungslöchern vertikal auf einer Schalttafel montiert werden. Der ATV320 ist vollständig in die EcoStruxure Machine von Schneider Electric integriert und kann direkt über die Software SoMachine und SoMove konfiguriert, gesteuert und diagnostiziert werden, wobei der gleiche Softwarebaustein (DTM) verwendet wird.
