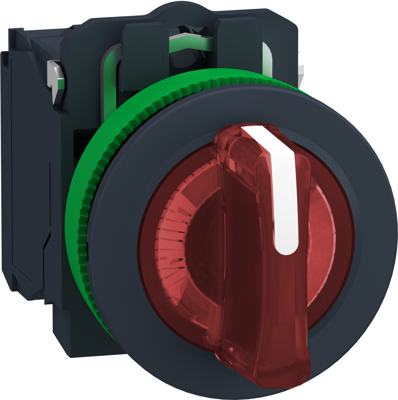

Wahlschalter, XB5FK134B5, Schneider Electric
Dieser beleuchtete Unterputz-Wahlschalter ist Teil des Kunststoffprogramms Harmony XB54 und ist ein Komplettprodukt. Er hat einen Einbaudurchmesser von 30,5 mm. Die Nennversorgungsspannung beträgt 24 V AC/DC. Die Lichtquelle ist eine integrierte LED. Die Möglichkeit der kundenspezifischen Beschriftung über das Web-Anpassungstool ist auf der Schneider Electric Website verfügbar. Das bündige Design dieses Wahlschalters entspricht den Marktanforderungen an Ergonomie und Ästhetik. Er hat einen roten Standardgriff mit 3 Positionen ± 45 Grad Rastung. Der Kontakttyp ist 1NO und 1NC Slow Break und die Anschlussklemme ist eine Schraubklemme. Die Form des Kopfes ist rund. Die Blende ist verchromt und der Befestigungskragen ist aus Zamak. Das Gewicht dieses Wahlschalters beträgt 151 Gramm, die Höhe ist 53 mm und die Breite 36,6 mm. Durch die einfache Installation, Flexibilität und Robustheit ist er für die meisten Industriesegmente und Anwendungen geeignet. Mit IP66, 67, 69 und 69K, Typ 13, und 4X, IK03, wird Schutz gegen feste Gegenstände, Staub, Wasser und hohe Stöße erreicht. Er ist zertifiziert mit EN/IEC, CE-Kennzeichnung, UL, CSA, JIS, NEMA und Marine-Zulassungen. Zur Erleichterung der Installation sind u. a. ein bündig montierter Metall-Rundsteckverbinder, ein Metallring, ein Abstandshalter, eine Schutzscheibe und ein Bündigmontagesatz als separat zu bestellendes Sonderzubehör erhältlich. Die Verpackung enthält 1 Stück dieses Wahlschalters. Er kann mit Hilfe eines Kreuzschlitzschraubendrehers einfach in einen Schalttafelausschnitt eingebaut werden. Die Kontakte und Köpfe sind so konstruiert, dass Vibrationen vermieden werden, was zu einer sicheren Montage und Verdrahtung beiträgt. Er ist umweltfreundlich und entspricht den Richtlinien wie RoHS, WEEE, etc. zum Umweltschutz.
