RN202-0.3-02 | Schaffner

Entstördrossel, radial, 12 mH, 300 mA, RN202-0.3-02

Bestellnr.: 76D2018

EAN: 4099889041354

HTN:

RN202-0.3-02

800463

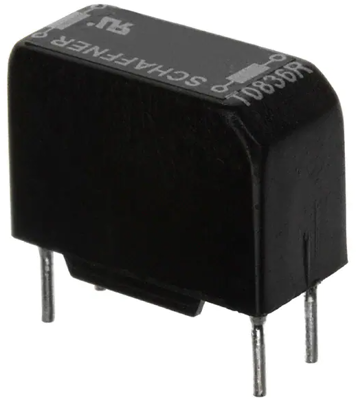

RN202-0.3-02 Schaffner Festinduktivitäten Bild 2

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Ausführung Entstördrossel

Induktivität 12 mH

Gleichstrom 300 mA

Toleranz -30/+50 %

Gleichstromwiderstand 1.275 Ω

Download Datenblatt Technische Daten

Dieser Artikel ist leider nicht verfügbar.

Als Alternative empfehlen wir Ihnen diesen Artikel:

Gleichtaktdrossel, radial, 12 mH, 300 mA, RN202-0.3-02-12M

Bestellnr.: 76D2107

Hersteller: Schaffner

pro Stk. 1,0234 € *

Zum Produkt

*zzgl. MwSt. zzgl. Versandkosten

Produktbeschreibung

Entstördrosseln Typ Schaffner Serie RN.

Mit Lötstiften für Leiterplattenmontage, anwendbar als stromkompensierte Ringkern-Zweifachdrossel z. B. für den Aufbau von mehrstufigen Entstörschaltungen. Der Wicklungsaufbau ist so ausgelegt, dass Gleichtaktstörungen (asymmetrische Störgrößen) mit einer hohen Induktivität bedämpft werden können und eine Sättigung vermieden wird

Liegend und stehend Typ RN 102/202.

Technische Daten

Filter	Merkmal	Wert
	Ausführung	Entstördrossel
	Gleichstrom	300 mA
	Gleichstromwiderstand	1.275 Ω
	Toleranz	-30/+50 %
	Messfrequenz	1 kHz

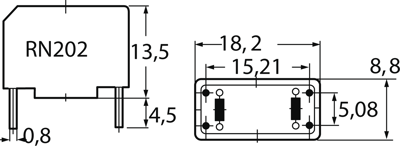

	Länge	18.2 mm
	Induktivität	12 mH
	Bauform	radial
	Breite	8.8 mm
	Höhe	13.8 mm
