RN152-8-02-2M7 | Schaffner

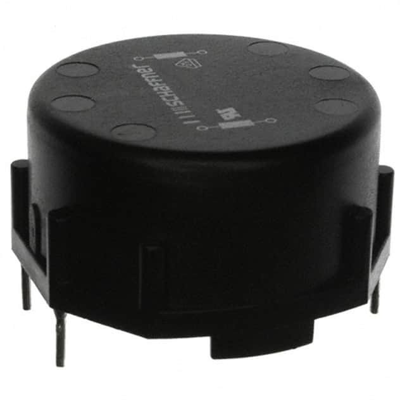

Gleichtaktdrossel, radial, 2.7 mH, RN152-8-02-2M7
Bestellnr.: 76D2105
EAN: 4099889041750
HTN:
RN152-8-02-2M7
816536
Einzelpreis (€ / Stk.)
5,5097 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
5,51 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
5,5097 €
10 Stk.
4,9623 €
50 Stk.
4,6529 €
100 Stk.
4,3792 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Gleichtaktdrossel, RN152-8-02-2M7, SCHAFFNER
Die RN152-8-02-2M7 ist eine RN-Drossel. Sie dämpft Gleichtakt- oder asymmetrische (P/N -> E) Störsignale, indem sie in Reihe mit den Phasen- und Nullleitungen eines Wechselstromnetzes geschaltet wird. Die symmetrischen Komponenten des Rauschens werden auch durch die Streuinduktivität der wicklungen gedämpft.
Features
- Hohe Sättigungsbeständigkeit und ausgezeichnetes thermisches Verhalten
- Zwei-Drossel-Konfiguration
- Vollständig vergossenes Design, geeignet für robuste Anwendungen
- Durchgangsloch-Stiftverbindungen
Anwendungen
- Schaltnetzteilanwendungen
- Unterdrückung von Gleichtaktstörungen
- EMI-Eingang Filter
- Für Entstörgeräte ohne Erdungsanschluss
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Höhe | 25 mm | |
| Ausführung | Gleichtaktdrossel | |
| Induktivität | 2.7 mH | |
| Messfrequenz | 10 kHz | |
| Bauform | radial | |
| Gleichstromwiderstand | 22 mΩ | |
| Breite | 41.8 mm | |
| Toleranz | -30/+50 % | |
| Länge | 43 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Karton mit 100 Stück |
| Zolltarifnummer | 85045000 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
