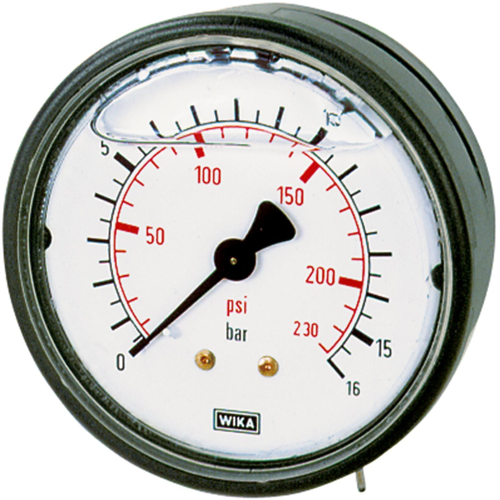

Glyzerinmanometer, 102104, Riegler

Der 102104 ist ein flüssigkeitsgefülltes Manometer mit Kunststoffgehäuse. Die Flüssigkeitsfüllung bewirkt eine Dämpfung der innenliegenden Bauteile und trägt somit zu einer erhöhten Vibrationsbeständigkeit und Schockfestigkeit bei. Das Manometer eignet sich damit für den Einbau in Maschinen und Anlagen, an denen Vibrationen und Schocks erwartet werden. Dieses Manometer basiert auf dem bewährten Bourdonfeder-Messsystem. Dabei wird der Messweg der Bourdonfeder auf ein Zeigerwerk übertragen und angezeigt. Kunststoffgehäuse und Sichtscheibe sind sicher miteinander verschweißt, und eine O-Ring-Abdichtung dichtet den Prozessanschluss am Gehäuse ab. Somit erfüllt das Gerät die hohen Anforderungen der Schutzart IP65. Mit der Genauigkeitsklasse 2,5 und der verfügbaren Nenngröße 63 mm deckt dieser Typ ein breites Einsatzspektrum in der Industrie ab. Die Ausführung Nenngröße 63 mm mit rückseitigem Prozessanschluss wird alternativ mit Befestigungsrand an der Vorderseite des Gerätes angeboten. Dieser Befestigungsrand kommt zum Einsatz, wenn beispielsweise die Tafeleinbaumontage nur von vorn möglich ist.

Features

• Vibrations- und schockbeständig
• Ausführung nach EN 837-1

Anwendungen

• Für Messstellen mit hohen dynamischen Druckbelastungen und Vibrationen
• Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Messstoffe, die Kupferlegierungen nicht angreifen
• Hydraulik
• Kompressoren
