1.15.108.571/0100 | RAFI

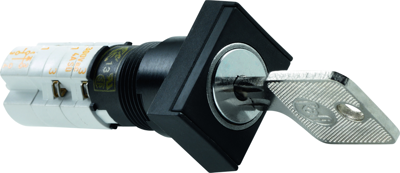

Schloss-Schalter, rastend, 1 Öffner/1 Schließer, 90°, 1.15.108.571/0100
Schlosstaster und -schalter für Lötanschluss Serie LUMOTAST 75 Typ RAFI 1.15.108.
Mit tastender oder rastender Kontaktfunktion; Einbaudurchmesser: 16,2 mm, Befestigung mit Gewindering. Nennspannung/Nennstrom: 12 bis 220 VDC/0,02 A, 12 bis 250 VDC/4,0 A, Anschlussart: Lötanschlüsse, verzinnt, Bundfarbe: schwarz, Kontakte: Brücken-Sprungkontakt, Silber, Arbeitstemperatur: –25 bis +70 °C. Schutzart: IP 40 vor der Schalttafel, Schloss: Dreh-Zylinderschloss mit 4 Zuhaltungen (2 Schlüssel werden mitgeliefert), Schlüsselcode: 1 D 21, Drehwinkel: Taster 45°/Schalter 90°. Zulassungen: UL, CSA.
Ausführung Form 2 mit rechteckigem Bund 18 x 24 mm und versenkter gleichfarbiger Frontplatte.
Technische Merkmale (Typ, Kontaktart (Ö für Öffner, S für Schließer), Schlüsselabzugsstellung (A für Anfang, A/E für Anfang und Ende), Kontaktfunktion): 1.15.108.571/0100, 1 Ö + 1 S, A, rastend
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | rastend | |
| Schaltfunktion | Ein-Aus/Aus-Ein | |
| Polzahl | 2-polig | |
| Drehwinkel | 90° | |
| Abzugstellung Schlüssel | 0 | |
| Anschluss | Lötanschluss | |
| Kontaktoberfläche | versilbert | |
| Einbaudurchmesser | 16.2 mm | |
| Schaltleistung | 4 A/250 VAC, 0,02 A/220 VDC | |
| Schutzart (IP) | IP40 |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85365080 |
| Ursprungsland | HU |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
