1.14.100.501/0000 | RAFI

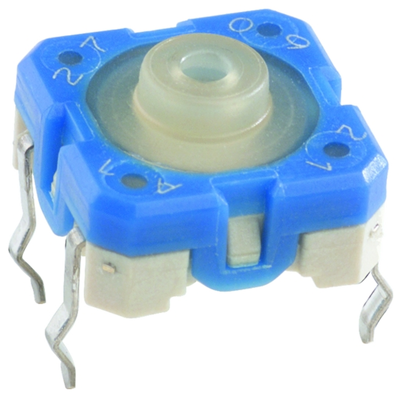

Kurzhubtaster, 1 Schließer, 100 mA/42 V AC/DC, unbeleuchtet, Betätiger (weiß/blau, L 1.33 mm), 3,3 N, THT, 1.14.100.501/0000
Anreihbare Kurzhubtaster Serie RACON 8 Typ RAFI 1.14.100.
Extrem schaltsicher, mit sehr geringem Platzbedarf (8,4 x 8,4 mm) und Bauhöhe 4,9 ±0,1 mm, geeignet für die wichtigsten Lötverfahren. Die Taster können einzeln, in Reihen oder als Tastenfelder angeordnet werden. Für den Einsatz unter Folie sollten die Taster mit Stößeln kombiniert werden; Kontaktwerkstoff: Au, Kontaktbestückung: 1 Schließer, Kontaktsystem: Sprungkontakt, Betätigungskraft: 3,3 ±0,6 N, Schaltweg: 0,34 ±0,1 mm, Schaltspannung: max. 35 V, Schaltstrom: max. 100 mA, Schaltleistung (ohmsche Last): max. 1,0 W, Durchgangswiderstand (Neuzustand): max. 100 mOhm, Prellzeit: max. 5,0 ms, Betriebstemperatur: –40 bis +90 °C.
Ausführung mit außenliegendem Leiterplattenanschluss Typ 1.14.100.
Hinweis: Tastenkappen, Druckstücke und Stößel dazu sind bei den nachfolgend beschriebenen Tastern RACON 12 aufgeführt.
Typ: 1.14.100.501/0000, Einbautaste
| Filter | Merkmal | Wert |
|---|---|---|
| Schaltfunktion | 1 Schließer | |
| Schaltleistung | 100 mA/42 V AC/DC | |
| beleuchtet | Nein | |
| Farbe Betätiger | weiß/blau | |
| Kontaktmaterial | vergoldet | |
| Anschluss | THT | |
| Betätigungskraft | 3,3 N | |
| Betätigerlänge | 1.33 mm | |
| Länge | 8.4 mm | |
| Breite | 8.4 mm | |
| Höhe | 8.4 mm |
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 60 Stück |
| Zolltarifnummer | 85365080 |
| Ursprungsland | DE |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
