1.14.001.553/0000 | RAFI

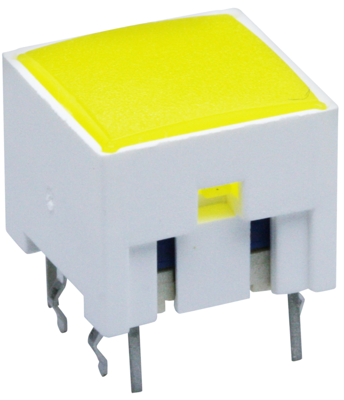

Kurzhubtaster, Schließer, 100 mA/42 V AC/DC, beleuchtet, Betätiger (gelb), 3,3 N, THT, 1.14.001.553/0000
NCNR (nicht stornierbar / nicht retournierbar)
Anreihbare und beleuchtete Kurzhubtaster Serie RACON 12 i Typ 1.14.001.
Mit Bauhöhe 9,7 mm, außenliegenden Printanschlüssen und Vollausleuchtung durch 2 LEDs. Flacheingabetastaturen mit diesen Tastern sollten im Raster 15,24 mm aufgebaut werden, bei dem in der Frontplatte Klebestege zwischen den einzelnen Tasten sind, auf die die Dekorfolie aufgeklebt werden kann und für die eine Hochprägung über den Tastern empfohlen wird; Kontaktsystem: Sprungkontakt, Kontaktbestückung: 1 Schließer, Kontaktwerkstoff: Au, Betätigungskraft: 3,3 ±0,6 N, Schaltweg: 0,34 ±0,1 mm, Schaltspannung: max. 35 V, Schaltstrom: max. 100 mA, Schaltleistung ( Ohmsche Last): max. 1,0 W, Durchgangswiderstand (Neuzustand): max. 100 m Ohm, Prellzeit: max. 5,0 ms, Betriebstemperatur: –40 bis +80 °C.
Typ: 1.14.001.553/0000, LED/Blende gelb
| Filter | Merkmal | Wert |
|---|---|---|
| Schaltfunktion | Schließer | |
| Schaltleistung | 100 mA/42 V AC/DC | |
| beleuchtet | Ja | |
| Farbe Betätiger | gelb | |
| Kontaktmaterial | vergoldet | |
| Anschluss | THT | |
| Betätigungskraft | 3,3 N | |
| Länge | 11.35 mm | |
| Breite | 11.35 mm | |
| Höhe | 13.2 mm |
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 45 Stück |
| Zolltarifnummer | 85365080 |
| Ursprungsland | HU |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
